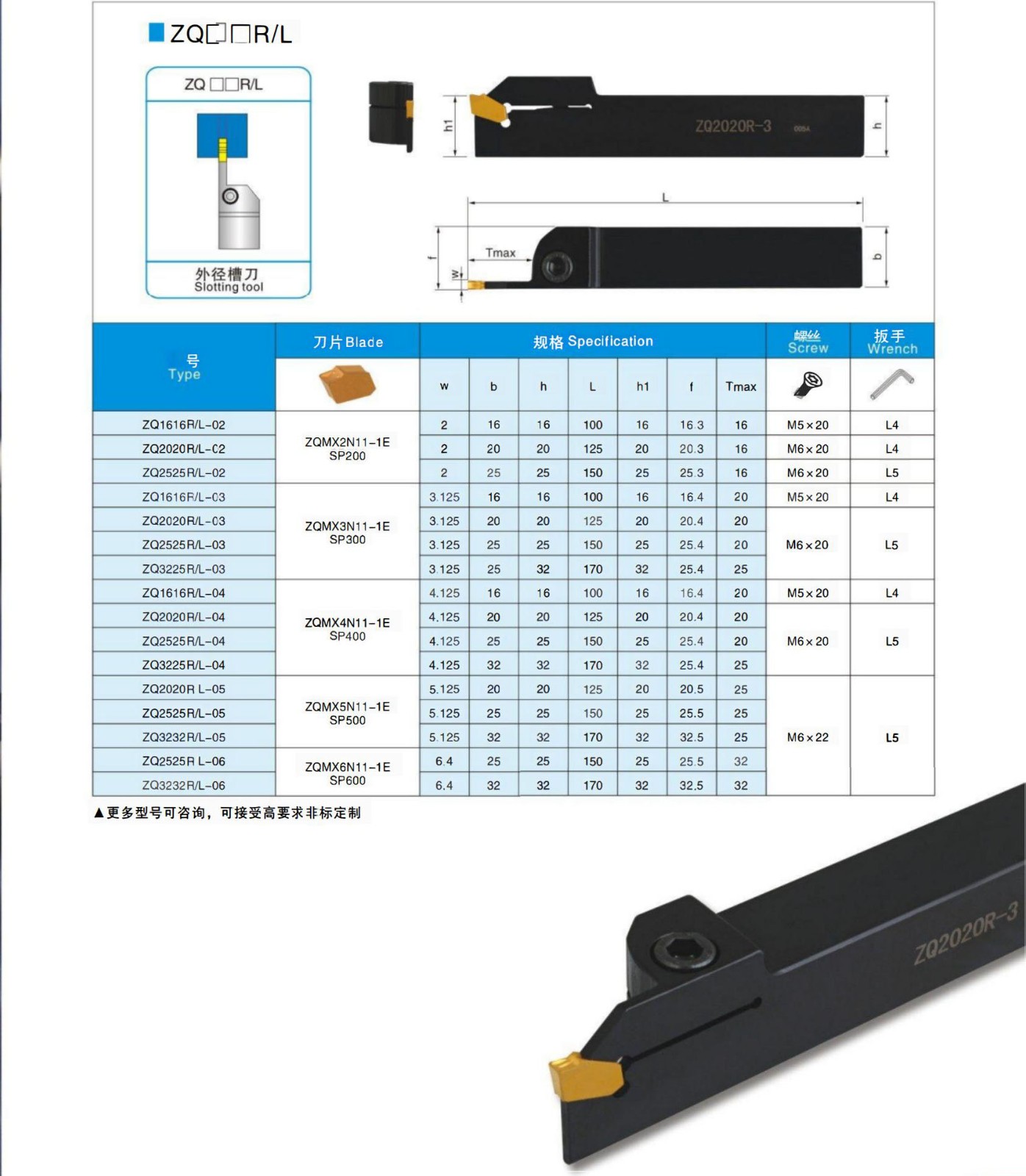

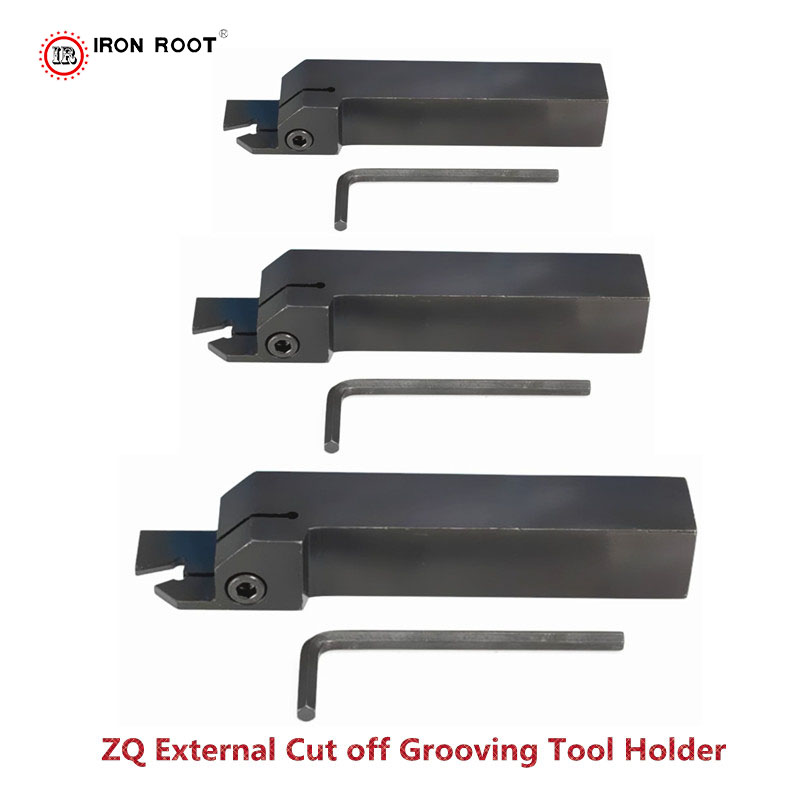

ZQ OD-Stechwerkzeughalter

Über das Produkt

1. Der ZQ OD-Stechwerkzeughalter wird hauptsächlich zum Außenstechen verwendet. Er eignet sich für die Bearbeitung von Stahl, Edelstahl, Gusseisen, hitzebeständigen Gusslegierungen/Titanlegierungen und hochhartem Stahl.

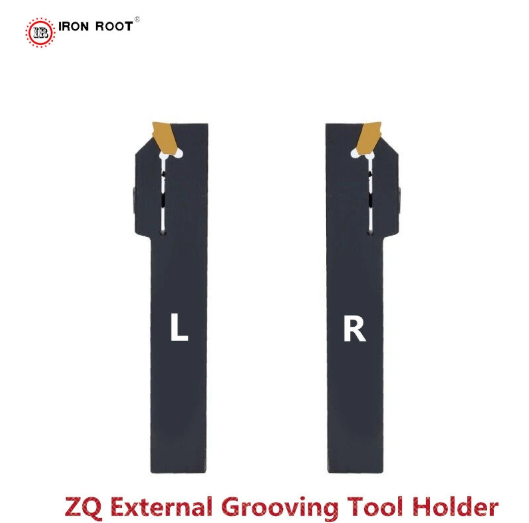

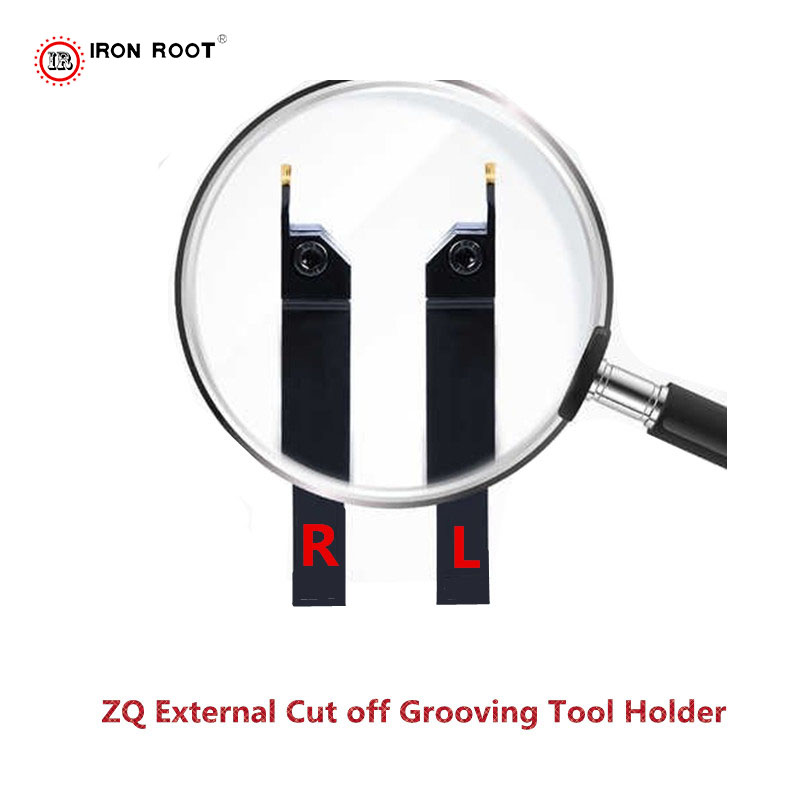

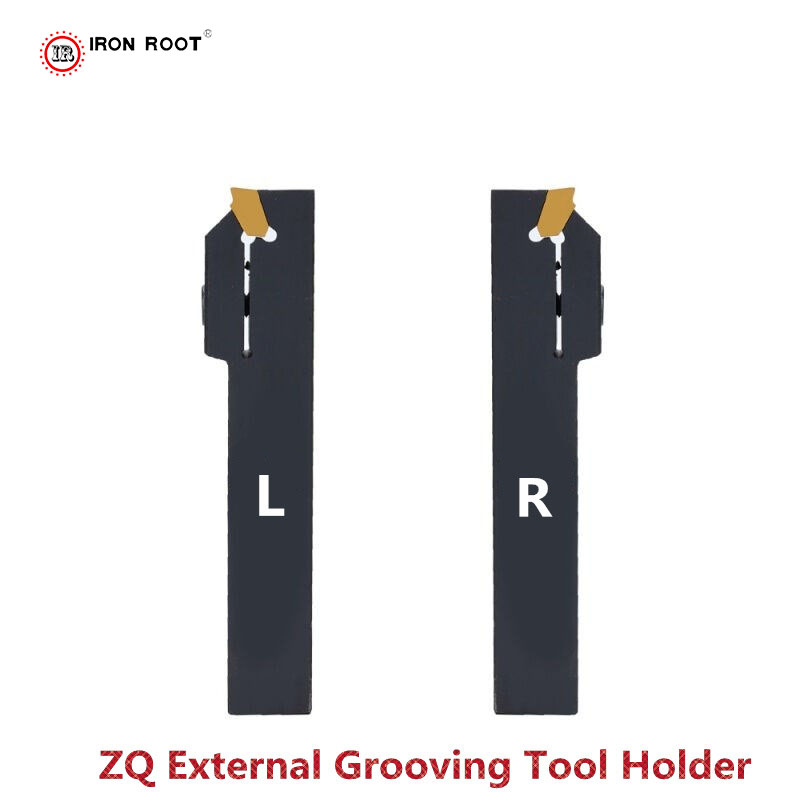

2. Schnittrichtung: Der ZQ-Nutwerkzeughalter ist in Links- und Rechtsausführung erhältlich.

3. Anwendung: Der Außenstechwerkzeughalter eignet sich zum Innenstechdrehen und Nutendrehen verschiedener ISO-Werkstoffgruppen.

4. Der Nutwerkzeughalter verfügt über eine hervorragende Oberflächenqualität, Prozesssicherheit und Spanabfuhr.

5. Das Werkzeug kann sowohl in positiver als auch in negativer Position montiert werden, um durch das optimale Längenverhältnis die besten Bearbeitungsergebnisse zu erzielen.

Material & Konstruktion

• Körpermaterial: Geschmiedet aus hochfestem legiertem Stahl (42CrMo) mit Wärmebehandlung auf eine Härte von 40–45 HRC. Dieses Material gewährleistet außergewöhnliche Steifigkeit, Verformungsbeständigkeit bei hohen Schnittkräften und langfristige Haltbarkeit gegen Verschleiß durch wiederholten Gebrauch.

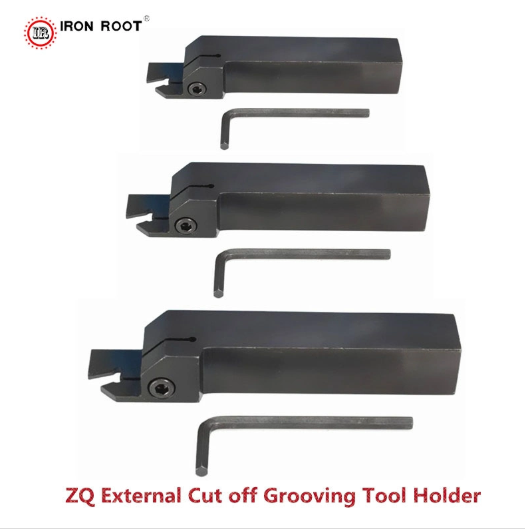

• Klemmmechanismus: Stechwerkzeughalter. Präzisionsgefertigtes Schraubklemmsystem mit gehärteten Stahlkomponenten (55–60 HRC) zur Gewährleistung eines sicheren Halts des Einsatzes und Minimierung des Rundlaufs auf ≤0,005 mm für gleichbleibende Genauigkeit.

•


Hauptmerkmale

• Hochpräzise Technik:

• ZQ-Stechwerkzeughalter. Mit engen Toleranzen (±0,01 mm auf kritischen Oberflächen) bearbeitet, um eine stabile Positionierung des Einsatzes zu gewährleisten und über alle Chargen hinweg konsistente Nuttiefen und -breiten zu liefern.

• Die robuste Konstruktion reduziert die Vibrationen beim Schneiden und führt zu einer hervorragenden Oberflächengüte (Ra ≤ 1,6 μm) bei bearbeiteten Nuten.

• Breite Materialkompatibilität:

• Optimiert für das Außennutenschneiden (OD-Nutenschneiden) in Eisenmetallen (Kohlenstoffstahl, legierter Stahl, Gusseisen), Nichteisenmetallen (Aluminium, Kupfer) und Hochleistungslegierungen (Edelstahl 304/316, Titan).

• Verbesserte Spanabfuhr:

• Integrierte, abgewinkelte Spannut mit einem Entformungswinkel von 15–20° leitet Späne von der Schnittzone weg, reduziert Verstopfungen und minimiert Werkstück-/Kratzerbildung. Diese Konstruktion verbessert die Bearbeitungsflüssigkeit im Vergleich zu Standardhaltern um 30 %.

• Langlebige Konstruktion:

• Die korrosionsbeständige schwarze Oxidbeschichtung schützt vor Kühlmittel- und Werkstattverunreinigungen und verlängert die Lebensdauer in rauen Umgebungen.

Anwendungen

• Primäre Operationen:  Außennutwerkzeughalter. Außennuten, Axialnuten und schmale Schlitze an zylindrischen Werkstücken mit Nutbreiten von 1 mm bis 8 mm (je nach Einsatzgröße).

• Zielbranchen:

• Automobilindustrie: Einbringen von Nuten für Sicherungsringe, Öldichtungen und Lagersitze in Wellen und Naben.

• Luft- und Raumfahrt: Präzisionsschlitzen in Titan- und Edelstahlkomponenten.

• Hydraulik: Erstellen von Dichtungsnuten in Hydraulikzylindern und Armaturen.

Kompatible Maschinen

• CNC-Drehmaschinen: Fanuc 0i-TF, Siemens Sinumerik 828D, Haas ST-Serie, Mazak Quick Turn und Doosan Puma-Drehmaschinen.

• Schrägbettdrehmaschinen: Okuma LB-Serie und Nakamura-Tome SC-Serie, die ihre hohe Steifigkeit für Hochleistungs-Nutfräsen nutzen.

• Automatische Drehmaschinen: Kompatibel mit CNC-Drehautomaten (z. B. Tsugami, Star) für die Massenproduktion kleiner Nutteile.

Leistung und Lebensdauer

• Empfohlene Betriebsparameter:

• Schnittgeschwindigkeit: 80–200 m/min (Stahl); 100–300 m/min (Aluminium).

• Vorschub: 0,1–0,3 mm/U (je nach Material und Nuttiefe).




• Lebensdauer:

• 3–5 Jahre bei täglichem Industrieeinsatz (8–10 Stunden/Tag), dank der hochfesten Legierungskonstruktion 50 % langlebiger als Standardhalter.

• Der Klemmmechanismus behält seine Präzision auch nach über 10.000 Wendeplattenwechseln bei, sodass kein vorzeitiger Austausch erforderlich ist.

Erfahrungsbericht eines Benutzers

Zusammenfassung

Bestellinformationen:

Für genaue Preis- und Lieferdetails zu unserem ZQ Außenstechwerkzeughalter wenden Sie sich bitte an unser Vertriebsteam. Wir bieten auch maßgeschneiderte Lösungen für Ihre individuellen Projektanforderungen. Wir helfen Ihnen, die perfekte Lösung für Ihre Anforderungen zu finden.
