Der grundlegende Leitfaden zu Werkzeughaltern zum Außenstechdrehen: Prinzipien, Auswahl und Anwendung
In der präzisionsorientierten Welt der CNC-Bearbeitung ist dieExterner Nutwerkzeughalterist eine wichtige Komponente, die Schneideinsätze und Maschinenspindeln verbindet und die Stechgenauigkeit, Oberflächengüte und Verarbeitungseffizienz direkt beeinflusst. Sowohl für erfahrene Maschinisten als auch für Branchenneulinge ist die Beherrschung dieses wesentlichen Werkzeugs der Schlüssel zur Optimierung von Außenstechvorgängen.
Kernstruktur und Arbeitsmechanismus

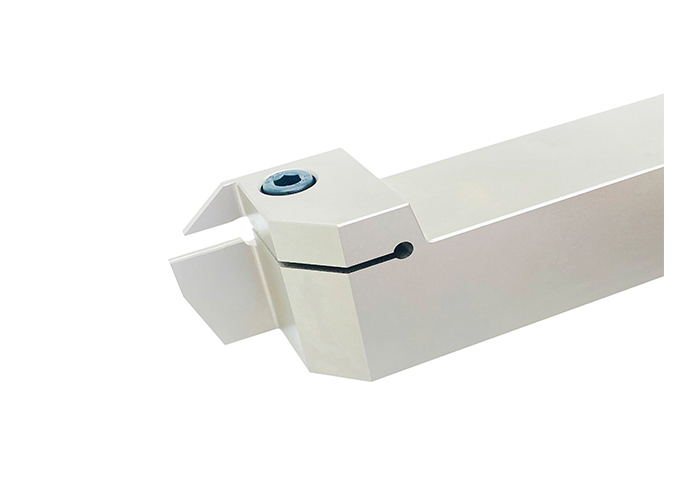

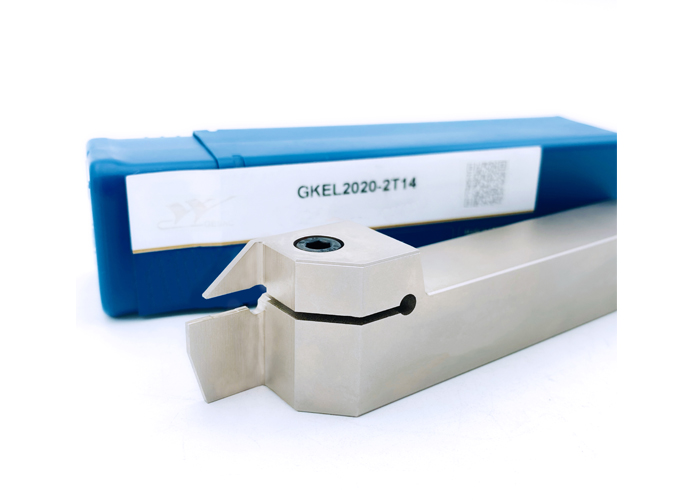

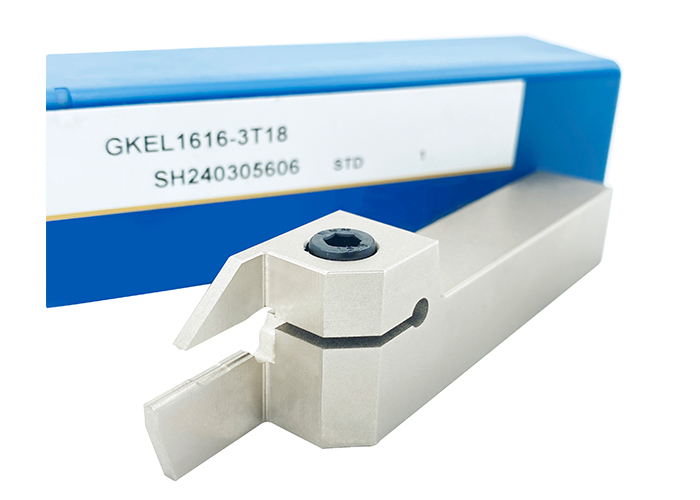

EinExterner Nutwerkzeughalterbesteht typischerweise aus drei integralen Teilen: dem Schaft, dem Spannsystem und der Werkzeughalterschnittstelle. Der Schaft, der passend zum Revolver oder Werkzeughalter der Werkzeugmaschine konstruiert ist, gewährleistet eine stabile Kraftübertragung bei Hochgeschwindigkeitsrotationen. Das Spannsystem – üblicherweise in Form einer Schraubkompressions- oder Keilkonstruktion – sichert den Stecheinsatz fest, um eine Verschiebung unter Schnittkräften zu verhindern. Die Werkzeughalterschnittstelle entspricht internationalen Standards wie ISO oder BT und garantiert Kompatibilität mit verschiedenen CNC-Drehmaschinen und Drehzentren.
Das Funktionsprinzip basiert auf einer präzisen Kraftverteilung: Wenn die Werkzeugmaschine den Halter antreibt, greift die Schneidkante des Einsatzes in die Außenfläche des Werkstücks ein, und die starre Struktur des Halters absorbiert radiale und axiale Schnittkräfte und sorgt so für eine konstante Nuttiefe und -breite. Im Gegensatz zu herkömmlichen DrehwerkzeughalternWerkzeughalter zum Außenstechdrehen verfügen über ein kompakteres Frontend-Design, um enge Nutpositionen zu erreichen und gleichzeitig Störungen des Werkstücks zu vermeiden.
Wichtige Auswahlkriterien
Das Richtige auswählenExterner Nutwerkzeughalter erfordert eine umfassende Berücksichtigung von vier Faktoren:
1. Werkstückmaterial und Nutparameter: Wählen Sie für hochfeste Legierungen (z. B. Titanlegierungen) Halter mit erhöhter Steifigkeit, um Vibrationen standzuhalten. Entscheiden Sie sich für flache, breite Nuten für Halter mit erweiterter Schneidkantenunterstützung.
2.Werkzeugmaschinenkompatibilität: Passen Sie die Schaftgröße und den Schnittstellentyp des Halters an die Revolverkapazität der Maschine an – kleine CNC-Drehmaschinen verwenden oft Schafthalter mit 20 mm oder 25 mm, während Hochleistungsmaschinen 32 mm oder mehr benötigen.
3.Schnittbedingungen: Hochgeschwindigkeits-Stechdrehen erfordert Halter mit hervorragender Wärmeableitung, während unterbrochenes Schneiden verstärkte Spannsysteme erfordert.
4.Matching einfügen: Stellen Sie sicher, dass die Taschengröße und der Winkel des Halters mit dem ausgewählten Stecheinsatz (z. B. Hartmetall, Cermet) übereinstimmen, um die Schneidleistung zu maximieren.
Best Practices für den Betrieb und die Wartung
Ordnungsgemäßer Betrieb vonWerkzeughalter zum Außenstechdrehenist entscheidend für eine längere Werkzeuglebensdauer und die Sicherstellung der Bearbeitungsqualität. Nehmen Sie zunächst eine präzise Werkzeugeinstellung vor, um eine genaue Nutposition zu gewährleisten. Verwenden Sie Werkzeugvoreinstellgeräte, um die X- und Z-Achsenversätze des Halters zu kalibrieren. Steuern Sie während der Bearbeitung die Schnittgeschwindigkeit und den Vorschub je nach Werkstückmaterial: Für Stahl wird eine Geschwindigkeit von 100–150 m/min und ein Vorschub von 0,05–0,1 mm/U empfohlen, während Aluminium höhere Geschwindigkeiten (200–300 m/min) bei geringerem Vorschub zulässt.
Regelmäßige Wartung erhält die Leistung des Halters. Reinigen Sie nach jeder Schicht das Spannsystem von Spänen und Kühlmittelrückständen, um Korrosion zu vermeiden. Überprüfen Sie wöchentlich die Spannschrauben auf festen Sitz, da lose Schrauben zu einer Bewegung des Einsatzes führen können. Überprüfen Sie alle 3-6 Monate den Schaft und die Schnittstelle des Halters auf Verschleiß. Ersetzen Sie verschlissene Halter umgehend, um Bearbeitungsfehler zu vermeiden. Lagern Sie außerdemWerkzeughalter zum Außenstechdrehen in speziellen Gestellen, um Kollisionsschäden an den Klemmflächen zu vermeiden.
Abschluss
DerExterner Nutwerkzeughalterist weit mehr als ein einfacher „Werkzeugträger“ – es ist eine Präzisionskomponente, die Strukturmechanik und Bearbeitungsdynamik vereint. Durch das Verständnis des Arbeitsmechanismus, die Beherrschung der Auswahlkriterien und die Einhaltung von Betriebs- und Wartungsstandards können Hersteller die Effizienz des Außennutenfräsens deutlich verbessern, die Werkzeugkosten senken und eine höhere Präzision bei CNC-Bearbeitungsprozessen erreichen. Mit dem Fortschritt der Bearbeitungstechnologie wird dieExterner Nutwerkzeughalter wird sich mit Funktionen wie integrierten Kühlmittelkanälen und intelligenter Verschleißüberwachung weiterentwickeln und so die Fertigungsindustrie weiter stärken.
