DNMG CNC-Drehwendeplatten-Schneidwerkzeuge für Stahl und Edelstahl

Die Wendeschneidplatte aus Hartmetall für CNC-Drehmaschinen DNMG150404-HM bietet mehrere bemerkenswerte Vorteile, insbesondere bei der Bearbeitung von Stahl und Edelstahl:

Außergewöhnliche Härte und Verschleißfestigkeit: Hergestellt aus hochwertigem Hartmetall, behält es auch bei längerer Bearbeitung scharfe Schneidkanten und widersteht effektiv dem Verschleiß, der durch die hohen Schnittkräfte und Temperaturen bei der Bearbeitung von Stahl und Edelstahl entsteht. Dies verlängert die Lebensdauer des Werkzeugs erheblich.
Gute Schlagfestigkeit: Das Material bzw. die Beschichtung der Güteklasse „HM“ verbessert die Widerstandsfähigkeit gegenüber intermittierenden Schnittkräften und Stoßbelastungen und verringert so die Gefahr von Absplitterungen oder Brüchen während des Betriebs – entscheidend für die stabile Bearbeitung zäher Materialien wie Edelstahl.
Präzise Maßgenauigkeit: Mit einer Präzisionsbewertung der M-Klasse gewährleistet die Wendeschneidplatte eine gleichbleibende Dimensionsstabilität. Diese Genauigkeit führt zu hochwertigen Werkstückoberflächen und engen Toleranzen und erfüllt strenge Bearbeitungsanforderungen.
Indexierbares Design für mehr Effizienz: Die Wendeschneidplatte verfügt über mehrere Schneidkanten und ermöglicht einen schnellen Wechsel auf eine neue Schneide, sobald eine abgenutzt ist. Dies minimiert die Ausfallzeiten beim Werkzeugwechsel, steigert die Produktivität und senkt die Gesamtwerkzeugkosten.
Vielseitigkeit in der Materialkompatibilität: Es arbeitet zuverlässig bei verschiedenen Stählen (Kohlenstoffstahl, legierter Stahl) und rostfreien Stählen (z. B. 304, 316). Es bewältigt effektiv die spezifischen Herausforderungen der Edelstahlbearbeitung, wie Kaltverfestigung, Aufbauschneidenbildung und hohe Schnitttemperaturen und gewährleistet so eine reibungslose Spanabfuhr und Oberflächenqualität.
Konsistente Leistung: Die Kombination aus geometrischem Design (Diamantform, 0,4 mm Eckenradius) und Materialeigenschaften ermöglicht stabile Schnittparameter, reduziert Vibrationen und gewährleistet gleichmäßige Werkstückoberflächen.

Kontaktieren Sie mich jetzt Email Telefon WhatsApp

Produktdetails

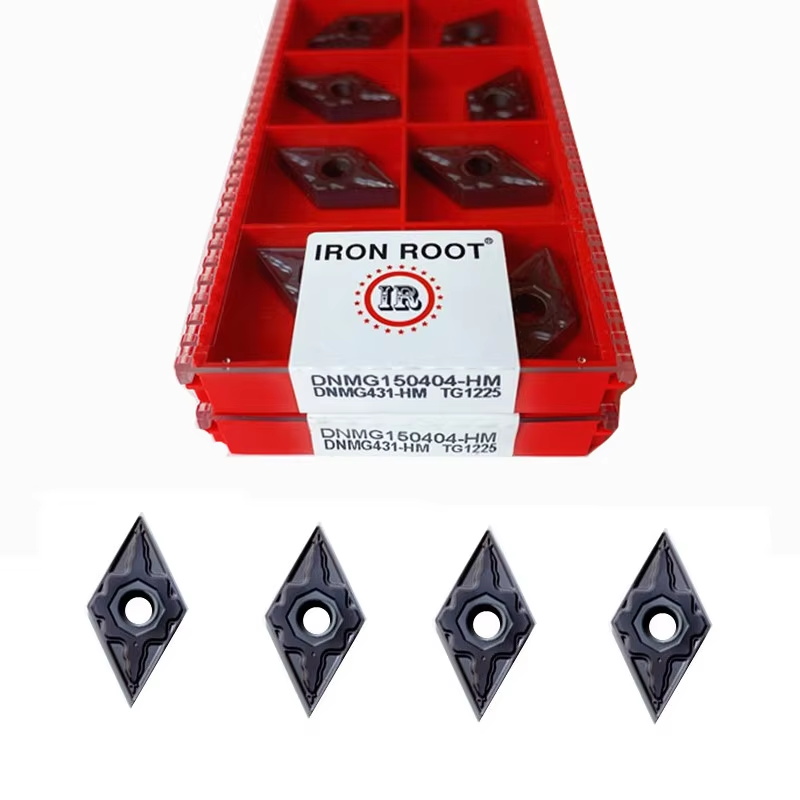

DNMG150404 - HM ist eine Hochleistungs-Wendeschneidplatte aus Hartmetall zum Drehen, die speziell für die Bearbeitung von Stahl- und Edelstahlmaterialien in CNC-Drehoperationen entwickelt wurde.

1. Physikalische Spezifikationen

Form: Es verfügt über eine rautenförmige (DN) Geometrie. Diese Form bietet mehrere Schneidkanten, was einen effizienten Einsatz und eine längere Werkzeugstandzeit ermöglicht. Die Rautenform sorgt zudem für eine gute Spankontrolle, die bei der Bearbeitung von Stahl und Edelstahl entscheidend ist, da diese Materialien lange und faserige Späne erzeugen können.

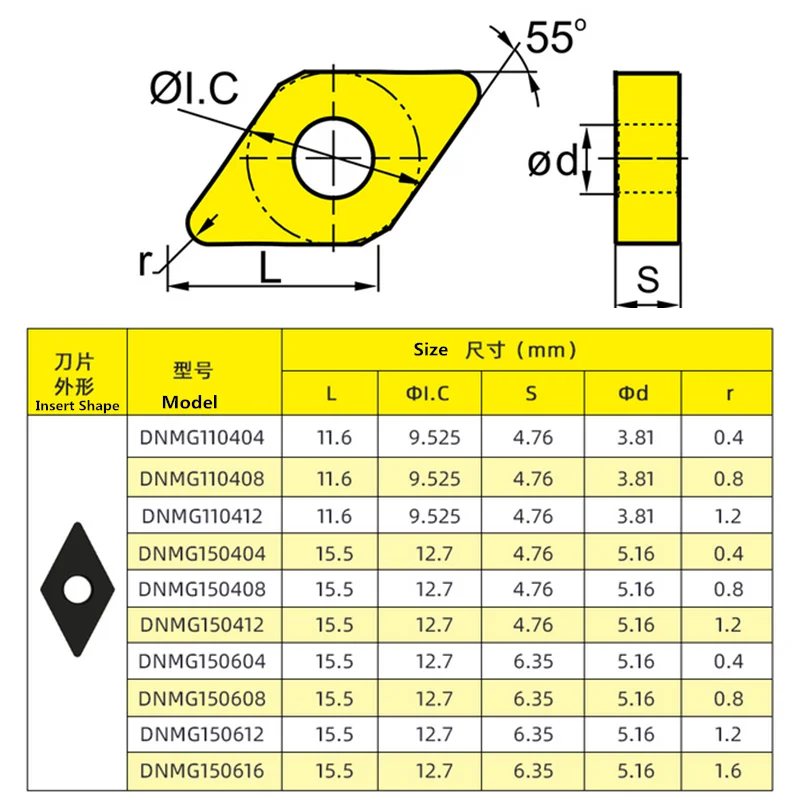

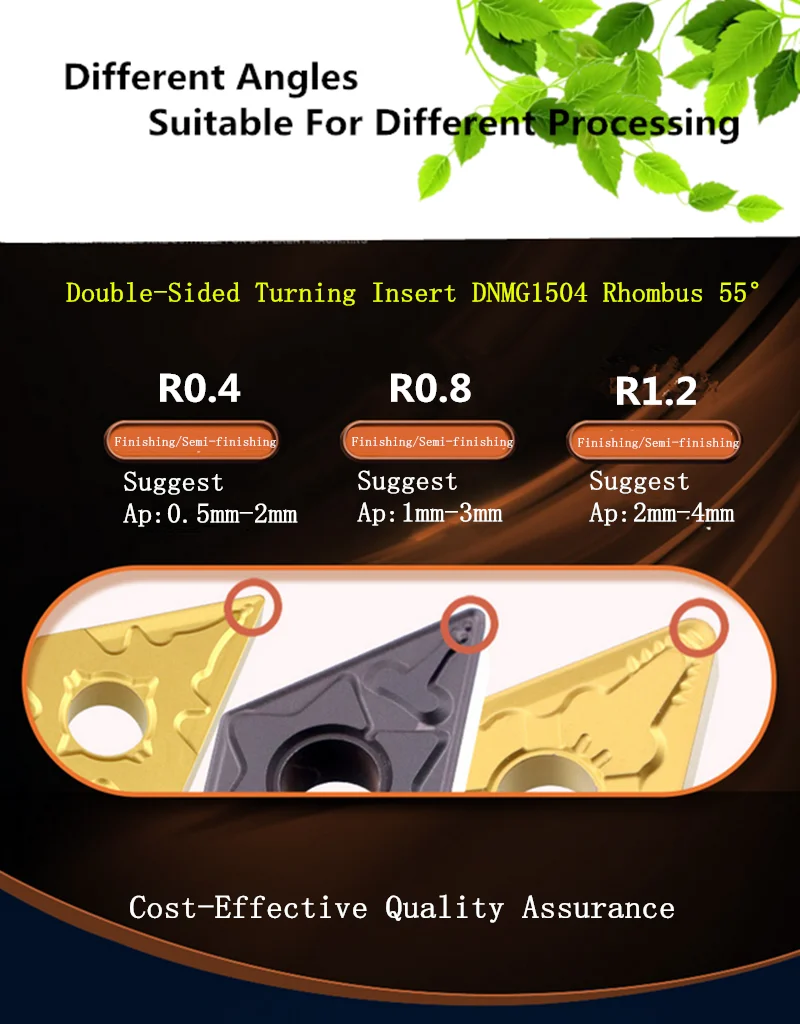

GrößeMit einer Kantenlänge von 15,875 mm, einer Dicke von 4,76 mm und einem Kantenradius von 0,4 mm. Die Kantenlänge von 15,875 mm bietet ein ausgewogenes Verhältnis zwischen Schneidkantenfestigkeit und der Fähigkeit, komplexe Werkstückgeometrien zu erreichen. Die Dicke von 4,76 mm stellt sicher, dass die Wendeschneidplatte den hohen Schnittkräften bei der Stahl- und Edelstahlbearbeitung standhält. Der Kantenradius von 0,4 mm eignet sich für eine Vielzahl von Anwendungen, einschließlich Schrupp- und Schlichtbearbeitung, da er eine relativ glatte Oberfläche bei gleichzeitig guter Kantenfestigkeit erzeugt.

Genauigkeit: Das „M“ in DNMG steht für eine mittlere Toleranzklasse. Diese Genauigkeit gewährleistet gleichbleibende Leistung und zuverlässige Bearbeitungsergebnisse. Sie ermöglicht eine präzise Steuerung des Schneidprozesses, die für das Erreichen enger Toleranzen bei der Herstellung von Stahl- und Edelstahlteilen unerlässlich ist.

2. Material und Beschichtung (HM)

HartmetallsubstratDie Wendeschneidplatte besteht aus hochwertigem Hartmetall. Hartmetall bietet eine hervorragende Härte, die für das effektive Schneiden von zähem und schwer zu bearbeitendem Stahl und Edelstahl erforderlich ist. Die hohe Härte des Hartmetallsubstrats ermöglicht es der Wendeschneidplatte, ihre Schneide über einen längeren Zeitraum scharf zu halten, was die Häufigkeit des Werkzeugwechsels reduziert und die Gesamtproduktivität steigert.

„HM“-Beschichtung oder -BehandlungDie Bezeichnung „HM“ bezieht sich wahrscheinlich auf eine spezielle Beschichtung oder Materialbehandlung. Diese Beschichtung wurde entwickelt, um die Leistung der Wendeschneidplatte bei der Bearbeitung von Stahl und Edelstahl zu verbessern. Sie kann Eigenschaften wie erhöhte Verschleißfestigkeit, reduzierte Reibung und verbesserte Wärmeableitung aufweisen. Einige Beschichtungen dieser Kategorie können beispielsweise die Bildung von Aufbauschneiden (BUE) bei der Bearbeitung von Edelstahl verhindern, was aufgrund der Klebrigkeit von Edelstahlmaterialien ein häufiges Problem darstellt. Die Beschichtung schützt außerdem das Hartmetallsubstrat vor den beim Schneiden entstehenden hohen Temperaturen und verlängert so die Lebensdauer des Werkzeugs.

3. Leistungsvorteile

Hohe VerschleißfestigkeitDank seiner Hartmetallkonstruktion und der HM-bezogenen Verbesserungen hält der DNMG150404-HM-Einsatz beim kontinuierlichen oder intermittierenden Schneiden von Stahl und Edelstahl erheblichem Verschleiß stand. Dadurch eignet er sich für Großserien, bei denen die Standzeit ein entscheidender Faktor ist.

Gute SpankontrolleDie Diamantform und die spezifische Geometrie der Wendeschneidplatte sind für einen effektiven Spanbruch und -abtransport optimiert. Bei der Bearbeitung von Stahl und Edelstahl ist eine optimale Spankontrolle unerlässlich, um Spanverwicklungen zu vermeiden, die zu Oberflächenfehlern am Werkstück und vorzeitigem Werkzeugverschleiß führen können. Das Design der Wendeschneidplatte sorgt dafür, dass die Späne in handhabbare Größen zerlegt und effizient aus der Schnittzone entfernt werden.

Stabilität bei der BearbeitungDie physikalischen Eigenschaften und die Geometrie der Wendeschneidplatte tragen zu einer stabilen Bearbeitung bei. Sie hält den hohen Schnittkräften und Vibrationen stand, die bei der Bearbeitung von Stahl und Edelstahl auftreten, was zu einer verbesserten Oberflächengüte und Maßgenauigkeit der bearbeiteten Teile führt. Diese Stabilität ist entscheidend für das Erreichen der engen Toleranzen, die in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt und der Medizintechnik, wo Stahl- und Edelstahlkomponenten häufig zum Einsatz kommen, oft gefordert werden.

4. Anwendungsbereich

Stahlbearbeitung: Es eignet sich hervorragend für die Bearbeitung verschiedener Stahlsorten, darunter Kohlenstoffstahl, legierter Stahl und Werkzeugstahl. Ob Schruppbearbeitungen zum schnellen Abtragen großer Materialmengen oder Schlichtbearbeitungen zum Erzielen einer glatten Oberfläche – die Wendeschneidplatte DNMG150404 – HM liefert hervorragende Ergebnisse. Beispielsweise kann diese Wendeschneidplatte bei der Herstellung von Wellen, Zahnrädern und anderen Stahlkomponenten sowohl für Dreh- als auch für Planbearbeitungen eingesetzt werden.

EdelstahlbearbeitungEdelstahl mit seinen einzigartigen Eigenschaften wie Korrosionsbeständigkeit und hoher Festigkeit kann die Bearbeitung schwierig gestalten. Die Wendeschneidplatte DNMG150404 – HM ist jedoch bestens für diese Herausforderungen gerüstet. Sie eignet sich für die Herstellung von Edelstahlrohren, -fittings und -komponenten in Branchen wie der Lebensmittel- und Getränkeindustrie, der chemischen Verarbeitung und der Schifffahrt, wo Edelstahl aufgrund seiner Korrosionsbeständigkeit weit verbreitet ist.
