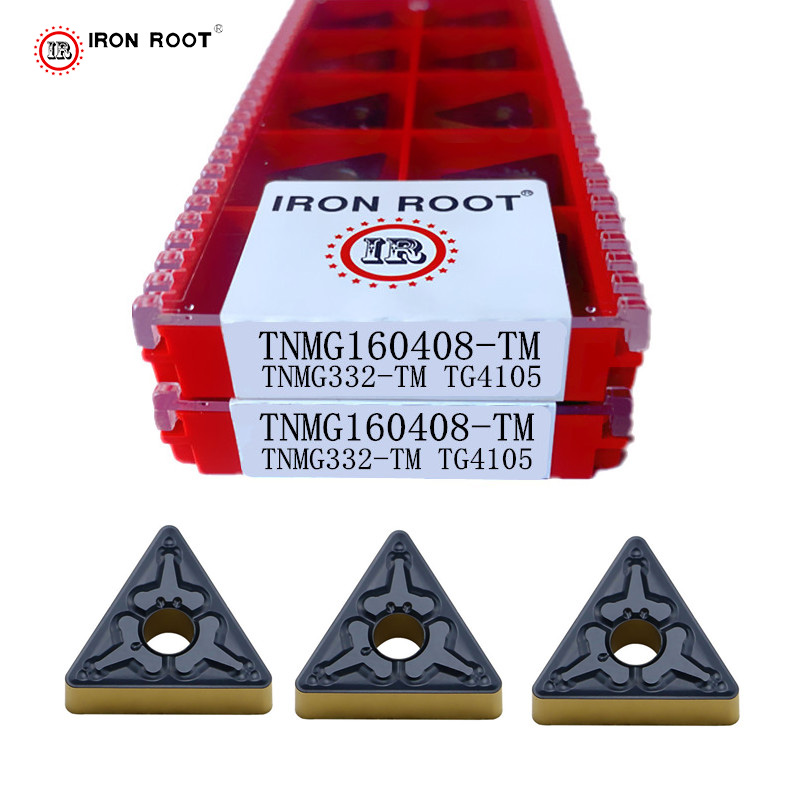

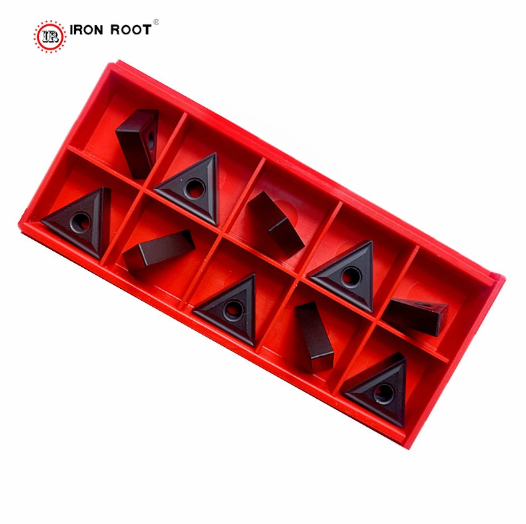

TNMG Dreieckige Hartmetall-Dreheinsätze

Über das Produkt

1. TNMG-Wendeschneidplatten sind für das Drehen mittlerer Belastung mit einem negativen Spanwinkel von 60° ausgelegt.

2. Diese vielseitigen dreieckigen Hartmetalleinsätze eignen sich ideal zum Drehen, Plandrehen und Profilieren einer Vielzahl von Materialien, darunter Stahl, Edelstahl, Grauguss und Sphäroguss.

3.TNMG-Dreheinsätze sind ideal für gängige Teile wie Achsen, Wellen, Naben und Zahnräder und gewährleisten eine umfassende und zuverlässige Bearbeitung bei gleichzeitiger Minimierung der Ausfallzeiten.

Material und Konstruktion

• Substrat: Hergestellt aus hochwertigem Hartmetall mit feiner Mikrokornstruktur (1,0–1,5 μm Korngröße) und 8–10 % Kobaltbinder. Diese Zusammensetzung bietet eine Härte von 91–93 HRA und schafft ein Gleichgewicht zwischen Verschleißfestigkeit und Schlagzähigkeit – entscheidend für die Aufnahme hoher Schnittkräfte.

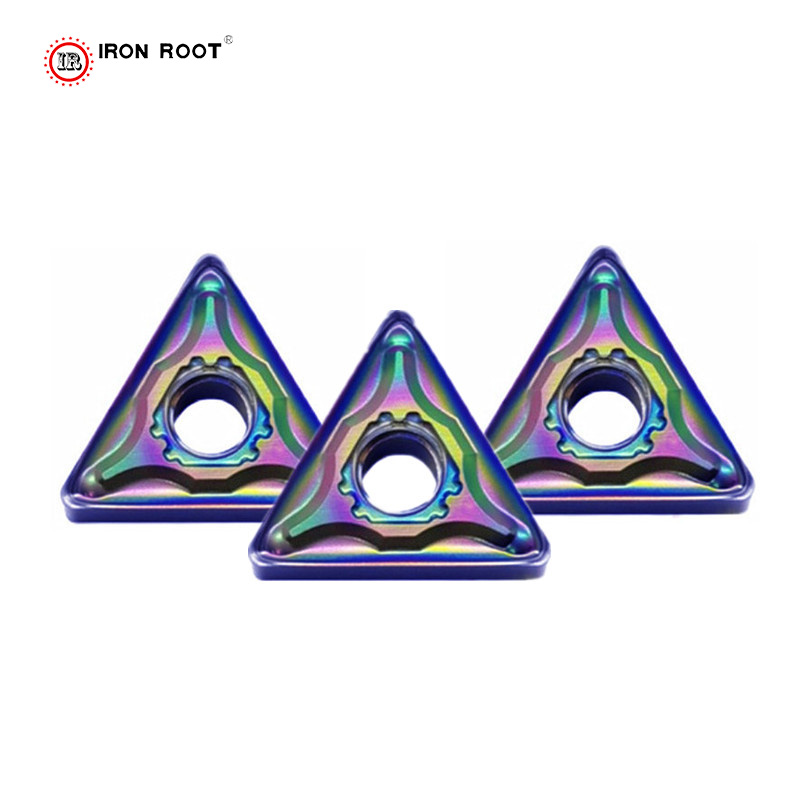

• Beschichtungen (optional): Viele Varianten verfügen über TiAlN- oder AlTiN-PVD-Beschichtungen, die die Hitzebeständigkeit (bis 800 °C) erhöhen und die Reibung reduzieren. Diese Beschichtungen verlängern die Werkzeuglebensdauer bei der Hochgeschwindigkeitsbearbeitung von Edelstahl und legiertem Stahl um 30–40 %.

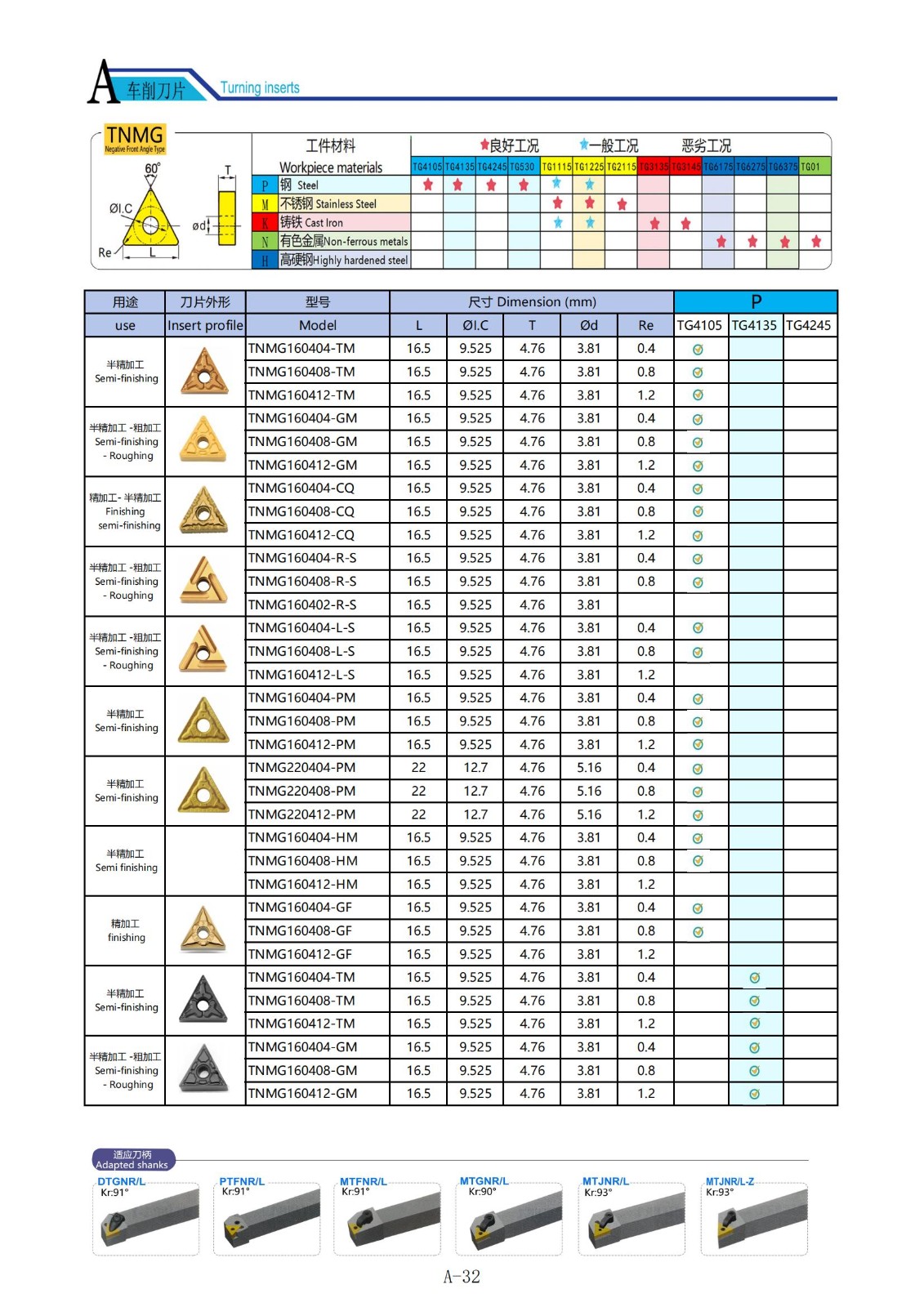

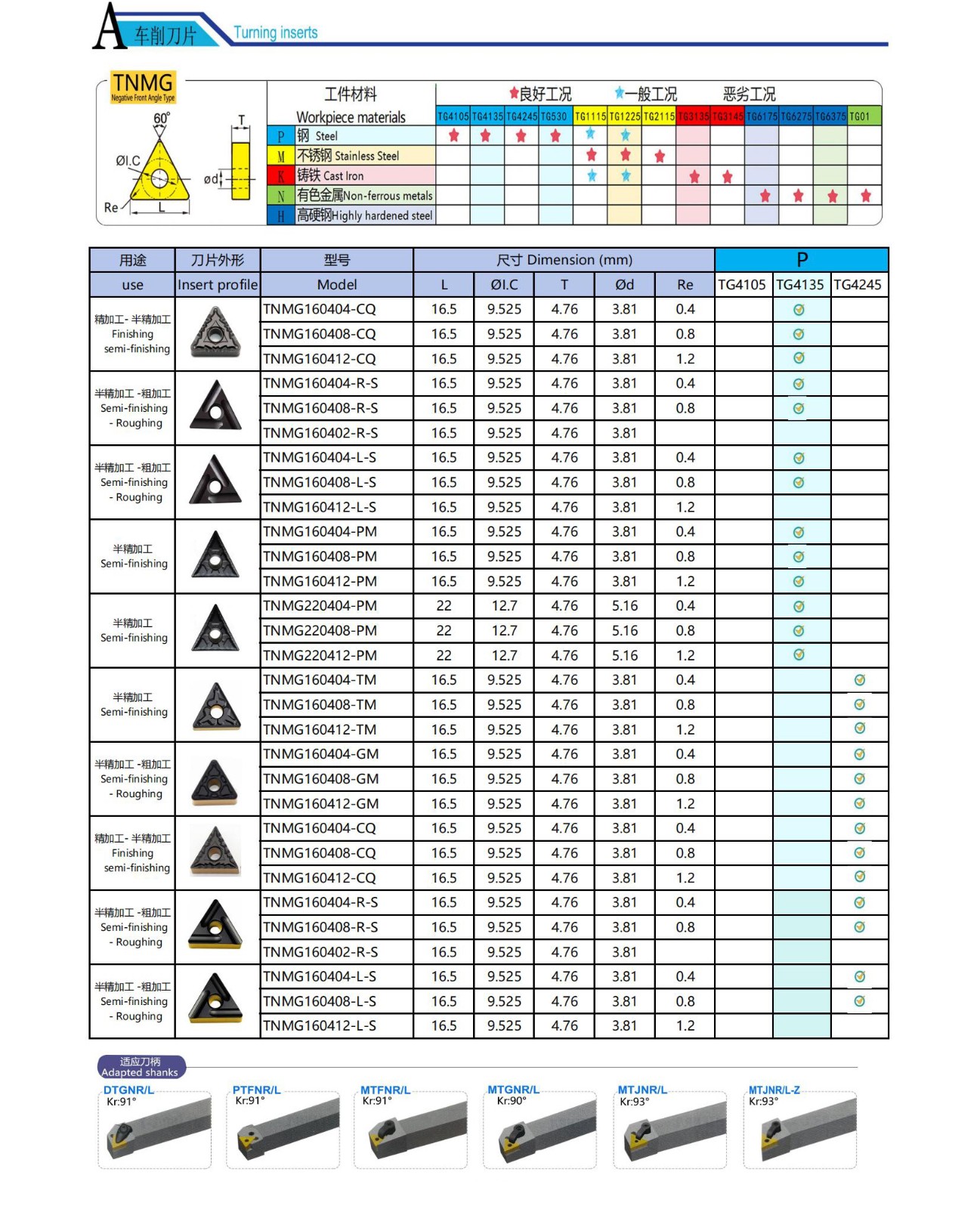

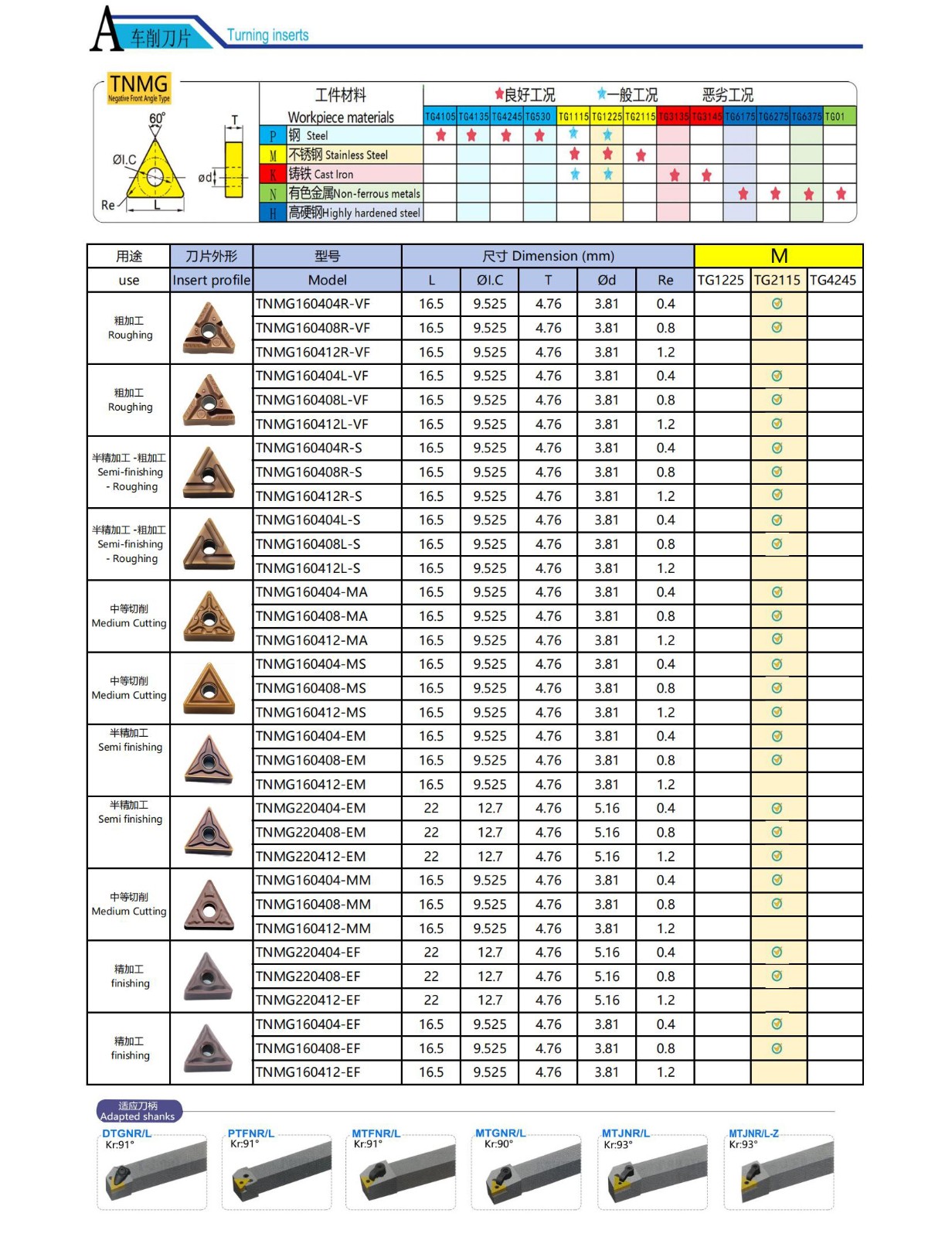

Spezifikation:

Hauptmerkmale

• Dreieckiges Design mit negativem Neigungswinkel: Die 80°-Dreiecksform mit negativem Spanwinkel (-5° bis -7°) verstärkt die Schneide und minimiert so das Absplittern bei unterbrochenen Schnitten oder Schruppbearbeitungen. Dieses Design verbessert zudem die Stabilität bei Hochleistungsanwendungen.

• Vielseitige Nutoptionen: Mit mehreren Spanbrechernuten erhältlich:

• Allzwecknuten: Für ausgewogene Leistung in Kohlenstoffstahl und Gusseisen.

• Reibungsarme Rillen: Verhindern Sie Aufbauschneidenbildung (BUE) bei Edelstahl und Aluminium.

• Hochvorschubnuten: Optimiert für schnellen Materialabtrag bei Schrupparbeiten.

• Umfassende Werkzeughalterkompatibilität: Passend für DTGNR/L-, PTFNR/L-, MTFNR/L-, MTGNR/L- und MTJNR/Z-Werkzeughalter, wodurch Flexibilität bei verschiedenen CNC-Drehmaschinenaufbauten gewährleistet wird.

Anwendungen

• Materialien: Hervorragend geeignet für die Bearbeitung von Kohlenstoffstahl, legiertem Stahl, Gusseisen (grau und duktil), Edelstahl (304, 316) und hochfesten Legierungen.

• Operationen: Geeignet zum Schruppen, Vorschlichten und Schlichten beim Außendrehen, Plan- und Schulterbearbeiten. Ideal zum Erstellen von zylindrischen Oberflächen, Kegeln und Nuten mit engen Toleranzen (±0,01 mm).

• Branchen: Weit verbreitet in der Automobilindustrie (Motorkomponenten, Wellen), im Schwermaschinenbau (Hydraulikteile) und im allgemeinen Maschinenbau (Baustahlkomponenten).

Kompatible Maschinen

• CNC-Drehmaschinen: Fanuc 0i-TF, Siemens Sinumerik 828D, Haas ST-Serie und Mazak Quick Turn-Modelle.

• Schrägbettdrehmaschinen: Doosan Puma- und Okuma LB-Serie, die ihre Steifigkeit für hochstabiles Schneiden nutzen.

• Manuelle Drehmaschinen: Anpassbar an aufgerüstete manuelle Drehmaschinen mit Werkzeughaltern, die mit TNMG-Haltersystemen kompatibel sind.

Leistung und Lebensdauer

• Schnittparameter:

• Stahl/Gusseisen: 100–250 m/min Schnittgeschwindigkeit; 0,1–0,3 mm/U Vorschub.

• Edelstahl: 80–180 m/min Schnittgeschwindigkeit; 0,08–0,25 mm/U Vorschub.

• Lebensdauer:

• 150–300 Minuten kontinuierliches Schneiden pro Kante auf Kohlenstoffstahl.

• 100–200 Minuten pro Kante auf abrasivem Edelstahl oder Gusseisen.

• Das Design mit negativem Spanwinkel und das Hartmetallsubstrat gewährleisten bei schweren Anwendungen eine längere Standzeit der Schneidkante im Vergleich zu Einsätzen mit positivem Spanwinkel.

Benutzer-Feedback

Für Miller ist die Zuverlässigkeit entscheidend: „Früher mussten wir bei Schrupparbeiten die Wendeschneidplatten zweimal pro Schicht austauschen. Jetzt? Maximal einmal pro Schicht. Die Qualität ist konstant, und da der Lagerbestand immer verfügbar ist, müssen wir die Produktion nie unterbrechen, um auf Ersatz zu warten.“

Bestellinformationen:

Für genaue Preis- und Lieferinformationen zu unseren TNMG Triangle Hartmetall-Drehplatten wenden Sie sich bitte an unser Vertriebsteam. Wir bieten auch maßgeschneiderte Lösungen für Ihre individuellen Projektanforderungen. Wir helfen Ihnen gerne, die perfekte Lösung für Ihre Anforderungen zu finden.
