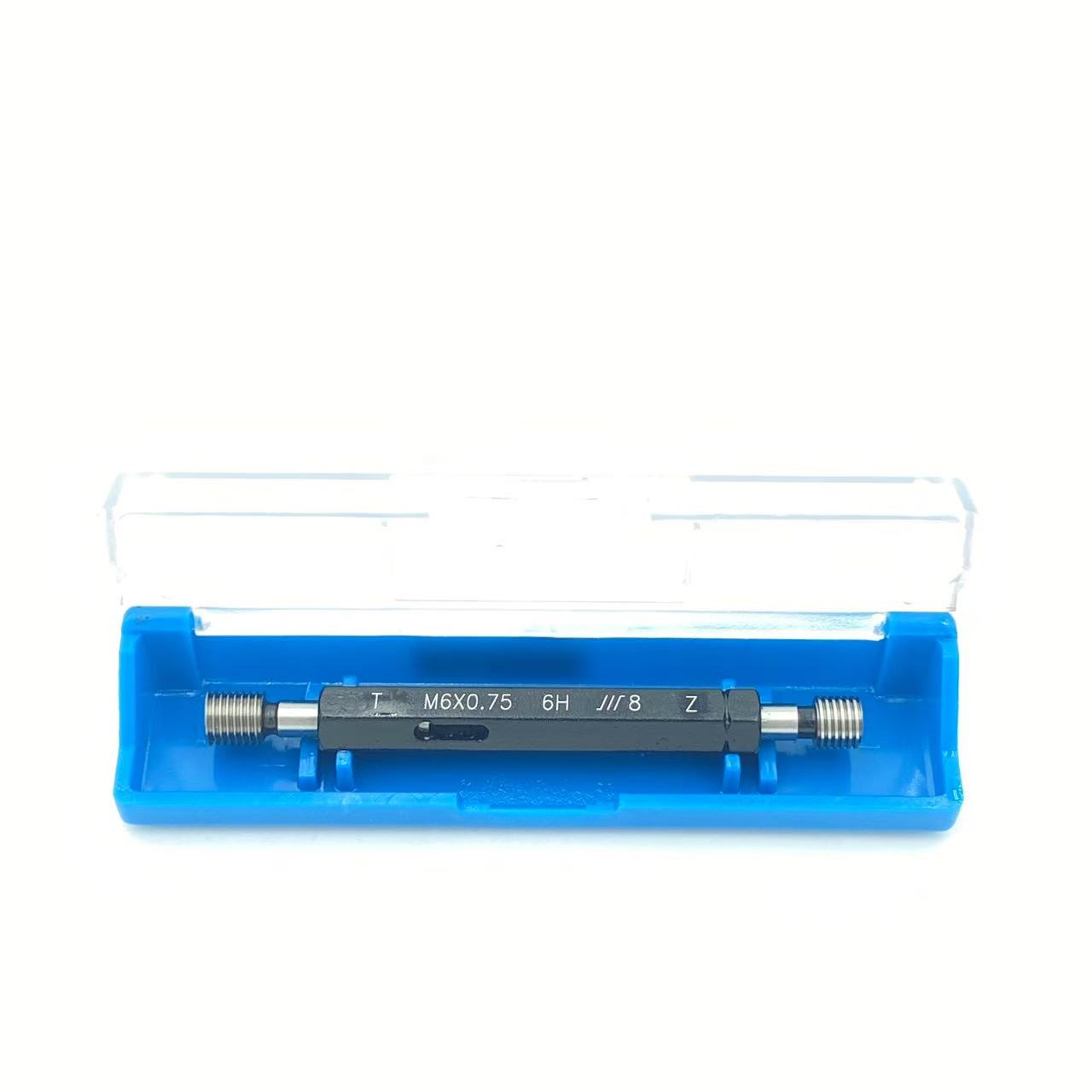

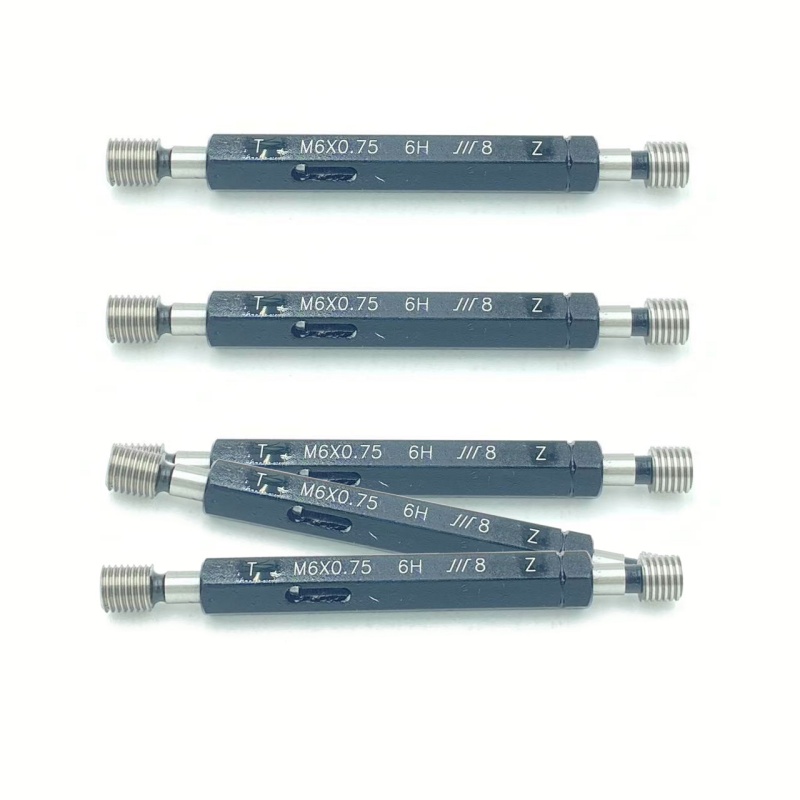

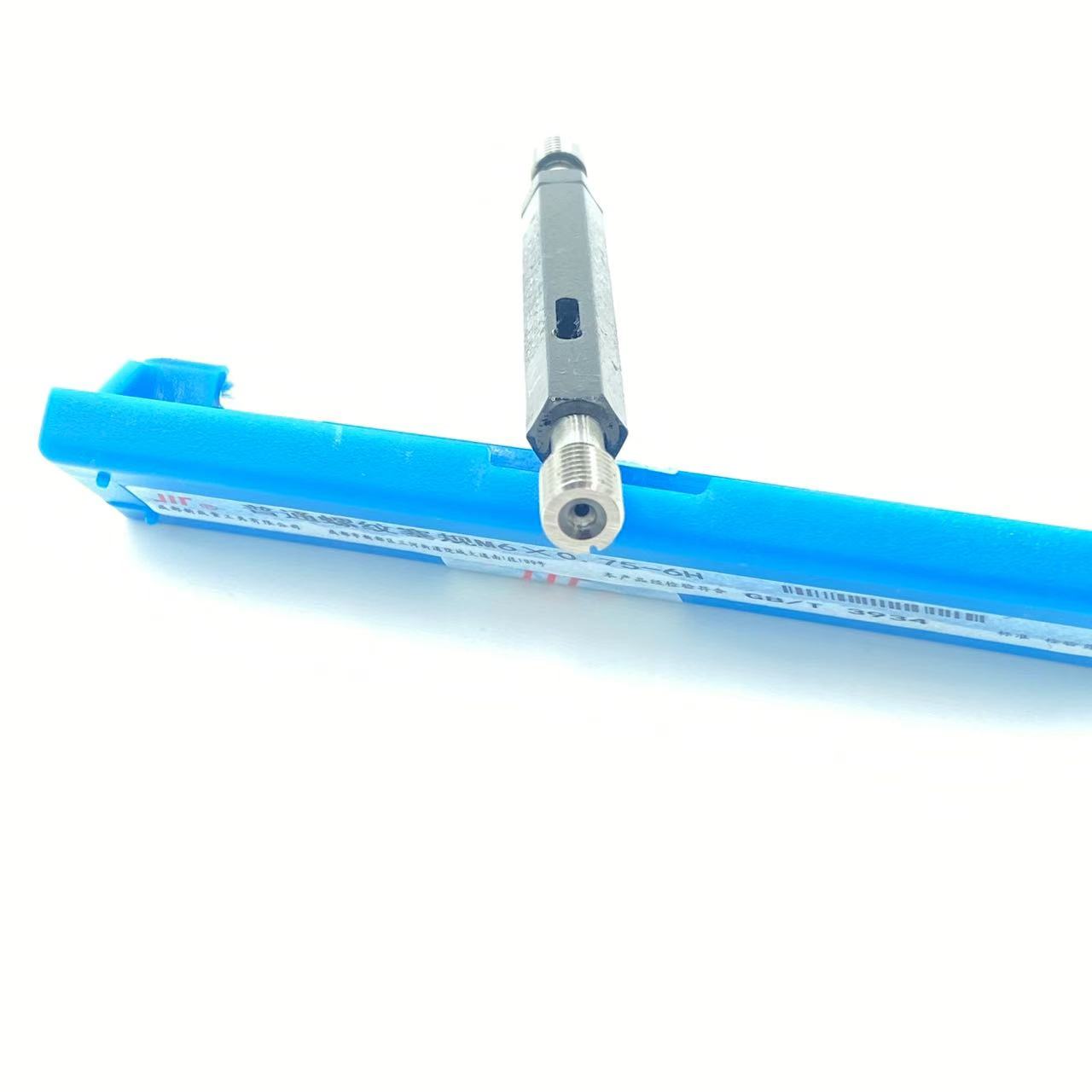

M6*0,75-6H Präzisionsmessgerät

Über das Produkt

Dieses M6*0,75-6H-Messgerät ist ein hochpräzises Werkzeug zur genauen Messung von Innengewinden. Es besteht aus hochwertigen Materialien, um die Langlebigkeit des Produkts und die Messgenauigkeit zu gewährleisten. Das Design des Messgeräts entspricht internationalen Standards und eignet sich für eine Vielzahl industrieller Anwendungsszenarien, wie z. B. in der Zerspanung, der Herstellung von Automobilteilen usw. Es ist einfach zu bedienen und die Messergebnisse sind leicht abzulesen, was die Arbeitseffizienz effektiv steigert. Gleichzeitig bietet das Produkt ein professionelles Kalibrierungszertifikat, um die Zuverlässigkeit der Messergebnisse zu gewährleisten.

Material & Konstruktion

• Messgerätkörper: Hergestellt aus hochwertigem Werkzeugstahl (SUJ2 oder 1.3505) mit Wärmebehandlung auf 58–62 HRC. Dieses Material bietet außergewöhnliche Verschleißfestigkeit – entscheidend für die Aufrechterhaltung der Gewindeprofilgenauigkeit nach wiederholtem Gebrauch – und Korrosionsbeständigkeit in Werkstattumgebungen.

• Gewindeprofil: Präzisionsgeschliffen mit CNC-Gewindeschleifmaschinen, um die strikte Einhaltung der Innengewindetoleranzklasse 6H (gemäß ISO 898-1) zu gewährleisten. Die Gewindeflanken, die Steigung (0,75 mm) sowie der Außen-/Innendurchmesser werden für zuverlässige Messungen mit einer Toleranz von ±0,002 mm bearbeitet.

• Oberflächenbehandlung: Optionale Schwarzoxid- oder Passivierungsbeschichtung zur Verbesserung der Rostbeständigkeit und Verlängerung der Lebensdauer in feuchten oder Kühlmittel ausgesetzten Umgebungen (z. B. Prüfstationen für Autoteile).

Produktvorteile

• Hochpräzise Messung: Gemäß dem internationalen Standard ANSI/ASME B1.16M kann es die Größe und Form von Innengewinden genau messen, um die Genauigkeit der Messergebnisse sicherzustellen.

• Hochwertige Materialien und Langlebigkeit: In der Regel aus hochwertigen Materialien wie Schnellarbeitsstahl (HSS) gefertigt, weist es eine gute Härte und Verschleißfestigkeit auf und verlängert die Lebensdauer.

• Perfekte Kalibrierung und Zertifizierung: Stellen Sie professionelle Kalibrierungszertifikate bereit, um sicherzustellen, dass die Messgenauigkeit des Messgeräts den Industriestandards entspricht. Einige Produkte verfügen auch über maßgebliche Zertifizierungen wie UKAS, um den Zertifizierungsanforderungen verschiedener Kunden gerecht zu werden.

• Vielfältiges Design und Anwendbarkeit: Es stehen verschiedene Typen wie Lehrdorne und Ringlehren zur Auswahl, um unterschiedlichen Messanforderungen gerecht zu werden. Geeignet für die Gewindeerkennung in verschiedenen Branchen, wie z. B. Maschinenbau, Automobilteileproduktion usw.

• Einfach zu bedienen und zu warten: Angemessenes Design, einfache Bedienung und Ablesung der Messergebnisse sowie Verbesserung der Arbeitseffizienz. Einfache Struktur, leicht zu reinigen und zu warten, gewährleistet eine langfristige und stabile Nutzung der Messwerkzeuge.

Richtige Bedienung des Messgeräts M6*0,75-6H:

Vorbereitung vor der Operation

Prüfen Sie das Messgerät: Prüfen Sie vor der Verwendung, ob das Messgerät intakt ist und stellen Sie sicher, dass keine Mängel wie Rost, Abnutzung oder Kratzer auf der Oberfläche vorhanden sind.

Kalibrieren Sie das Messgerät: Vor der Verwendung sollte die Nullposition des Messgeräts kalibriert, der Fehlerwert ermittelt und der Korrekturbetrag gespeichert werden, damit beim Ablesen eine Korrektur vorgenommen werden kann.

Reinigen Sie das Messgerät und das Werkstück: Reinigen Sie die Oberfläche des Messgeräts und des gemessenen Werkstücks von Öl, Verunreinigungen, Graten usw., um die Genauigkeit der Messung sicherzustellen.

Arbeitsschritte

Wählen Sie eine geeignete Lehre: Wählen Sie entsprechend den Spezifikationen des gemessenen Gewindes eine passende Lehre M6*0,75-6H aus.

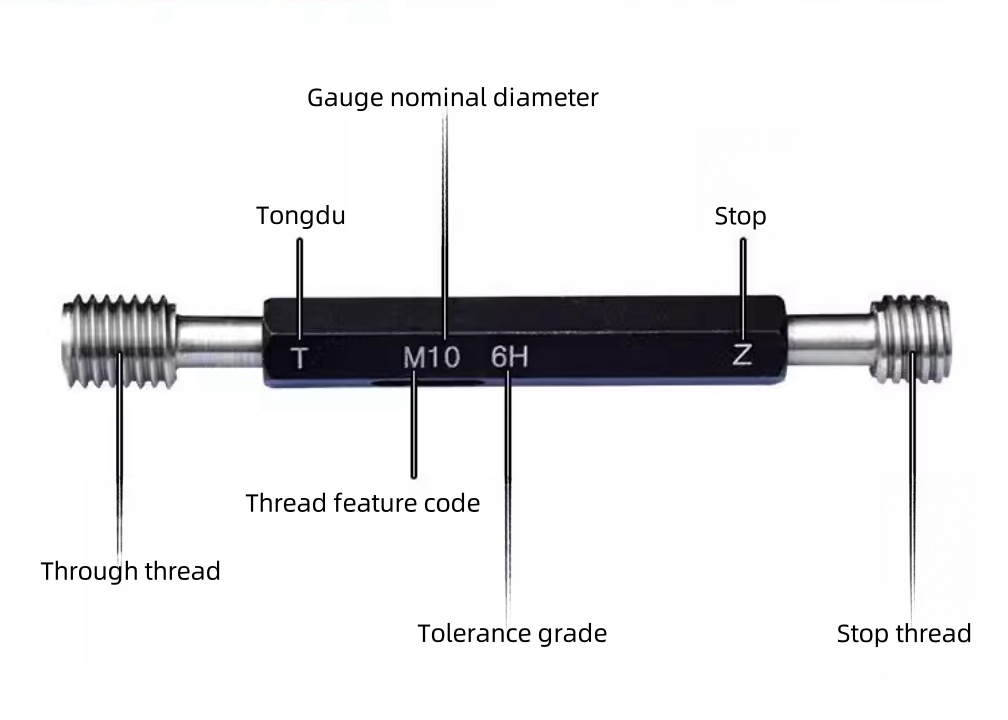

Richten Sie das Gewinde aus: Richten Sie das Durchgangsende (GO) oder das Stoppende (NO-GO) der Lehre auf das gemessene Gewinde aus, um sicherzustellen, dass beide koaxial sind.

Drehen Sie die Lehre: Drehen Sie die Lehre oder das Messteil mit Daumen und Zeigefinger vorsichtig, sodass es sich frei drehen kann. Normalerweise sollte das Durchgangsende an jeder Stelle des Messgewindes sanft eingeschraubt werden und die gesamte Gewindelänge durchlaufen. Das Anschlagende ist qualifiziert, wenn es innerhalb von 2 Gewindegängen in die Gewindelänge eingeschraubt wird.

Ableseergebnisse: Bestimmen Sie anhand der Übereinstimmung von Messwerkzeug und gemessenem Gewinde, ob das Gewinde qualifiziert ist. Wenn das Durchgangsende reibungslos durchläuft und das Anschlagende innerhalb der angegebenen Steigung stoppt, ist das gemessene Gewinde qualifiziert.

Herausziehen des Messwerkzeugs: Beim Herausziehen des Messwerkzeugs sollte es sich natürlich und gleichmäßig drehen, um übermäßige Kraft oder Schiefe zu vermeiden.

Vorsichtsmaßnahmen

Betätigungskraft: Vermeiden Sie während des Messvorgangs übermäßige oder zu geringe Kraft, um ungenaue Messergebnisse zu vermeiden.

Halten Sie das Messwerkzeug trocken: Das Messwerkzeug sollte trocken gehalten und die Verwendung oder Lagerung in einer feuchten Umgebung vermieden werden, um die Messgenauigkeit nicht zu beeinträchtigen.

Regelmäßige Wartung: Reinigen Sie die Flecken auf dem Messwerkzeug rechtzeitig nach dem Gebrauch und lagern Sie es ordnungsgemäß an einem trockenen und belüfteten Ort, um eine Vermischung mit anderen Werkzeugen zu vermeiden.

Umgebungsbedingungen: Versuchen Sie, das Messwerkzeug bei Raumtemperatur (15–25 °C) zu verwenden und aufzubewahren, und vermeiden Sie es, es längere Zeit in Umgebungen mit hohen oder niedrigen Temperaturen zu platzieren, um eine Beeinträchtigung der Messgenauigkeit zu vermeiden.

Anwendungen

• Zielbranchen und -anwendungen:

• Bearbeitung: Prüfung von Innengewinden in Fräs-/Drehteilen (z. B. Gewindebohrungen in Aluminiumhalterungen).

• Automobil: Überprüfen von Gewinden in Motorkomponenten (z. B. Sensorhalterungen), Getriebeteilen oder Fahrgestellbefestigungen.

• Elektronik: Überprüfung kleiner Gewindebohrungen in Gerätegehäusen (z. B. Befestigungspunkte von Smartphone-Hüllen).

• Luft- und Raumfahrt: Sicherstellung der Gewindegenauigkeit bei Leichtmetallkomponenten (z. B. Flugzeuginnenhalterungen), bei denen lose Befestigungselemente ein Sicherheitsrisiko darstellen.

• Schlüsselaufgabe: Qualitätskontrolle (QC) während der Produktion, Eingangskontrolle von Teilen oder Wartungsüberprüfung von Gewindekomponenten.
