WNMU03 Schneideinsatz für Metalldrehmaschinen

  Über das Produkt

Material- und Beschichtungstechnologie

• Grundmaterial: Metalldrehmaschinen-Schneidwerkzeuge Hochwertiges Hartmetall mit Mikrokornstruktur (Korngröße 1,0–1,5 μm) und Kobaltbindemittelgehalt von 7–9 %, ausgleichender Härte (90–92 HRA) und Zähigkeit für schwere Fräsbelastungen.

• Beschichtungsmöglichkeiten: Fortschrittliche Mehrschichtbeschichtungen (z. B. TiAlN durch PVD oder AlTiN durch CVD) mit einer Dicke von 3–6 μm erhöhen die Verschleißfestigkeit um 30–40 % und reduzieren den Reibungskoeffizienten auf ≤0,35. Die Beschichtungen bieten Oxidationsbeständigkeit bis 900–1.000 °C und unterstützen die Hochtemperaturbearbeitung.

• Thermische Stabilität: Eine verbesserte Wärmeleitfähigkeit (25–30 W/m·K) minimiert den Wärmestau bei längerem Fräsen und verringert die thermische Belastung sowohl des Einsatzes als auch des Werkstücks.

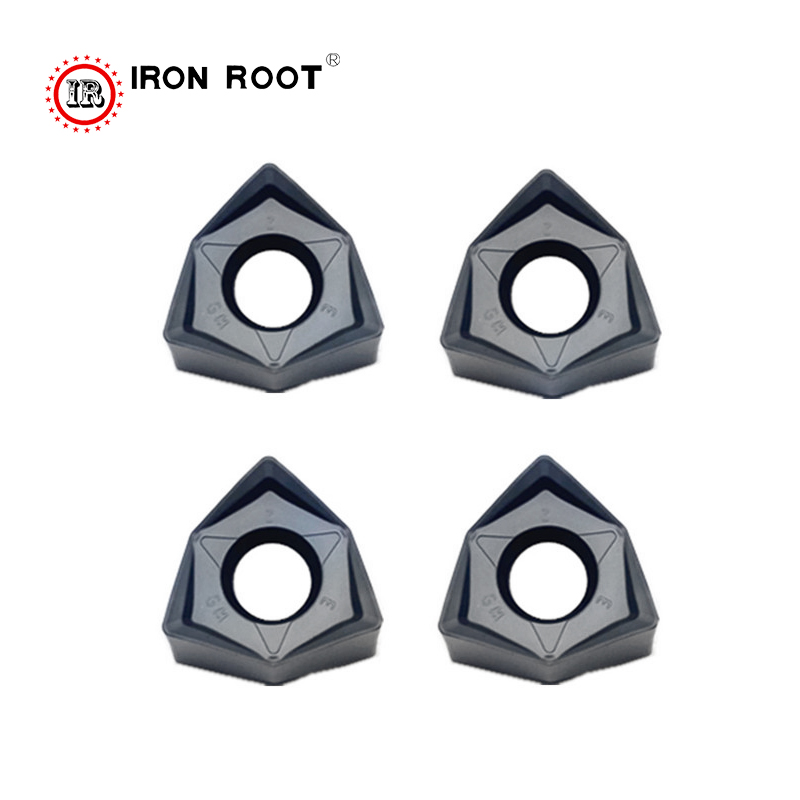

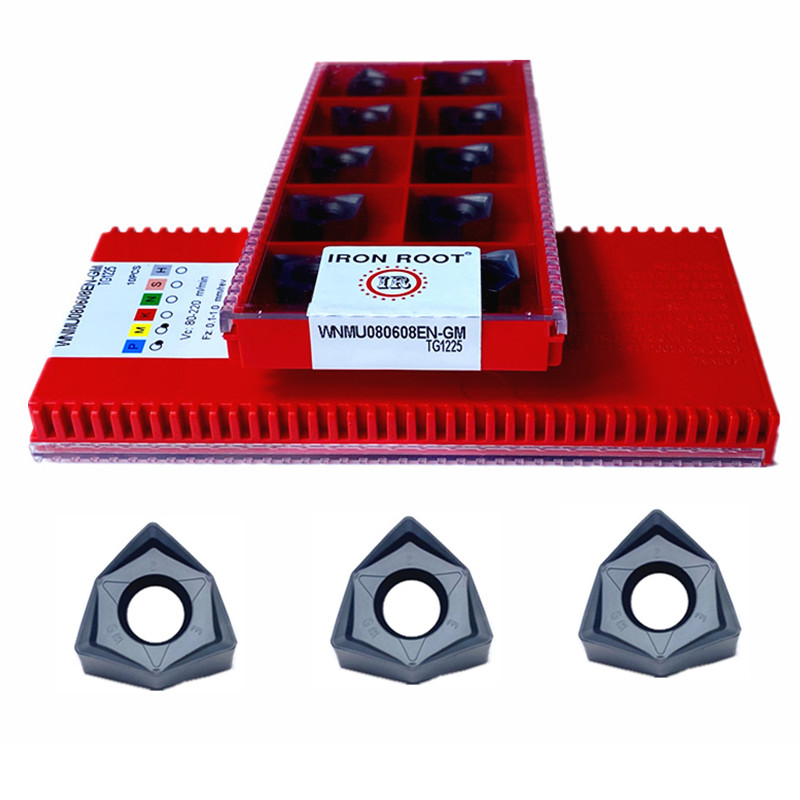

Die Wendeschneidplatte der Sorte TG1225 mit grauer Farbe und verschiedenen Härtegraden von P20-P35, M20-M35 bis K20-K35 ist mit einer PVD-Beschichtung ausgestattet. Dieser Einsatz besteht aus mikrokristallinem Hartmetall, das für eine verbesserte Verschleißfestigkeit und Zähigkeit optimiert wurde. Es wird zusätzlich durch eine nanokristalline TiALSiN-Beschichtung verstärkt, die eine hohe Haftfestigkeit bietet. Diese kombinierten Merkmale bieten ein breites Leistungsspektrum und eignen sich daher hervorragend für allgemeine Bearbeitungsprozesse sowohl von Stahl- als auch von Edelstahlmaterialien.

Geometrische und dimensionale Parameter

• Design: Doppelseitig mit 8 aktiven Schneidkanten (4 pro Seite), wodurch die Werkzeugausnutzung maximiert und die Kosten pro Teil gesenkt werden.

• Innovativ, auf dem neuesten Stand: Scharfe, geschliffene Schneidkanten mit Mikroradius (0,01–0,03 mm) für sauberen Materialeintritt und reduzierte Schnittkräfte.

• Dicke Konstruktion: Erhöhte Dicke (normalerweise 4–6 mm, je nach Größe) für überlegene Kollapsfestigkeit, mit engen Maßtoleranzen (±0,015 mm), die einen gleichmäßigen Sitz in Werkzeughaltern gewährleisten.

• Nicht-richtungsgebundenes Design: Die symmetrische Geometrie ermöglicht die Verwendung in beiden Richtungen (links/rechts schneiden), wodurch Orientierungsfehler vermieden und die Einrichtung vereinfacht wird.

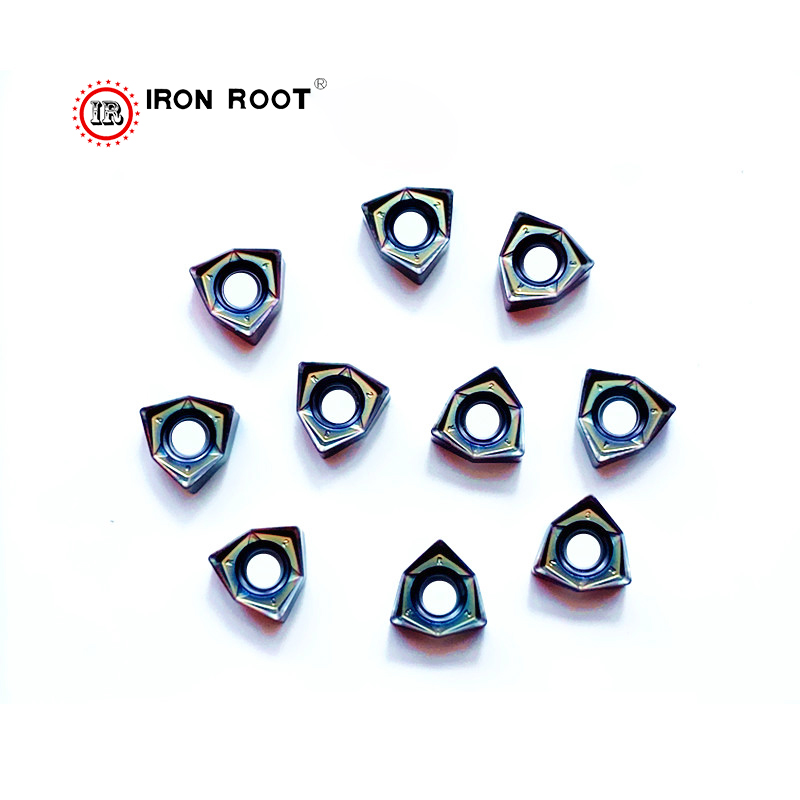

Die Wendeschneidplatte TG6275 für Fräseinsätze ist in verschiedenen Farben erhältlich und bietet Härtegrade von H15 bis H30 und S15 bis S30, verstärkt durch eine PVD-Beschichtung. Diese Wendeschneidplatte verfügt über eine AlCrN-PVD-Schicht, die speziell für die Härtung von Stahlteilen im Härtebereich von 40–55 Grad entwickelt wurde. Sie eignet sich besonders für die Bearbeitung von hochhartem, gehärtetem Stahl mit einer Härte von bis zu 50 Grad und bietet eine farbenfrohe und effiziente Bearbeitungslösung.

Kennzahlen zur Bearbeitungsleistung

• Schnittkräfte: Optimierte Spanwinkel (-5° bis +3°) und Kantengeometrie reduzieren die Schnittkräfte im Vergleich zu Standard-Eckfräseinsätzen um 15–20 % und minimieren so den Werkzeugmaschinenverschleiß.

• Schnittgeschwindigkeitsbereich:

• Stahl (Kohlenstoff/Legierung): 180–300 m/min

• Edelstahl: 150–250 m/min

• Zähe Legierungen: 120–200 m/min

• Vorschubgeschwindigkeit: 0,15–0,4 mm/Zahn, unterstützt einen effizienten Materialabtrag bei Eckfräsvorgängen.

• Schnitttiefe: Geeignet für mittleres bis schweres Eckfräsen mit einem Tiefenbereich von 2–8 mm, abhängig von der Wendeplattengröße.

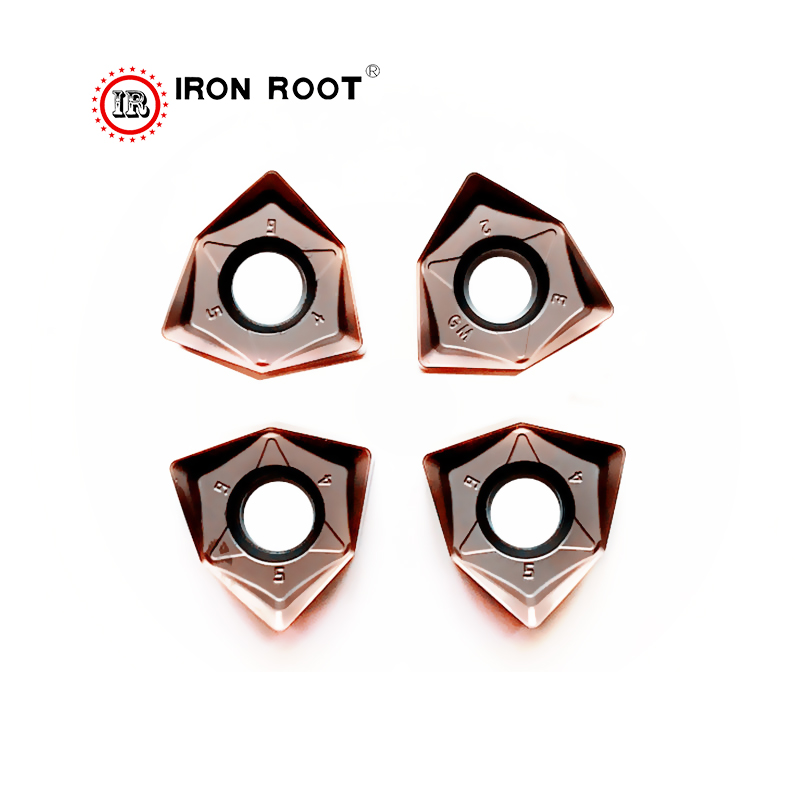

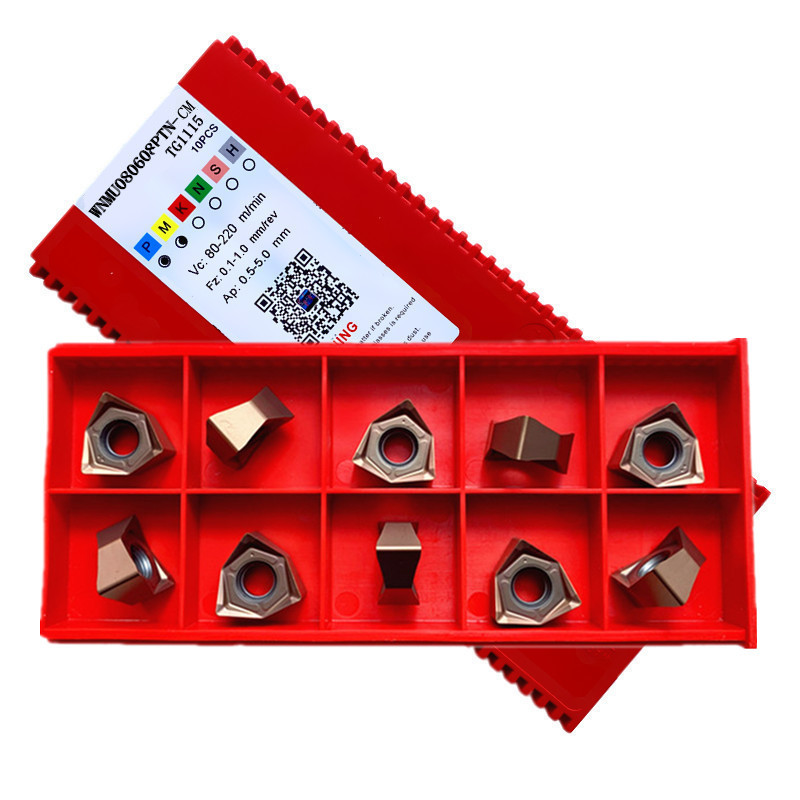

Die Wendeschneidplatte der Sorte TG1115 mit ihrer markanten violetten Farbe ist für die Härtebereiche P15–P25, M10–M25 und K10–K25 ausgelegt und mit einer PVD-Beschichtung versehen. Diese Wendeschneidplatte nutzt ein mikrokristallines Hartmetallsubstrat, das optimale Verschleißfestigkeit und Zähigkeit bietet. Sie ist mit einer bronzefarbenen TiAlSiN-PVD-Schicht überzogen, die für ihre hohe Bindungsfestigkeit bekannt ist. Diese Beschichtung eignet sich besonders für die Bearbeitung von Hartstoffen, Stahl und Edelstahl und ist somit für Materialien mit einer Härte von 28–50 Grad geeignet. Die TiAlSiN-Beschichtung bietet eine Kombination aus Härte und thermischer Stabilität, die für die hohen Temperaturen und den Verschleiß bei der Bearbeitung solcher Hartstoffe unerlässlich ist.

Haltbarkeit und Lebensdauer

• Bruchfestigkeit: Das dicke Kantendesign und das robuste Hartmetallsubstrat verhindern Absplitterungen und Kantenbrüche, selbst bei intermittierenden Schnittbedingungen.

• Lebensdauer pro Kante: 80–150 Minuten kontinuierliches Fräsen auf Stahl unter optimalen Parametern; 60–120 Minuten auf Edelstahl aufgrund der höheren Abrasivität.

• Gesamtlebensdauer: 640–1.200 Minuten über alle 8 Schneidkanten, wodurch die Werkzeugwechselintervalle verlängert und Ausfallzeiten reduziert werden.

Kompatibilität & Anwendungsbereich

• Werkstückmaterialien: Ideal für die Bearbeitung von Stahl (Kohlenstoff, Legierung), Edelstahl (304, 316) und zähen Materialien wie hochfesten Legierungen.

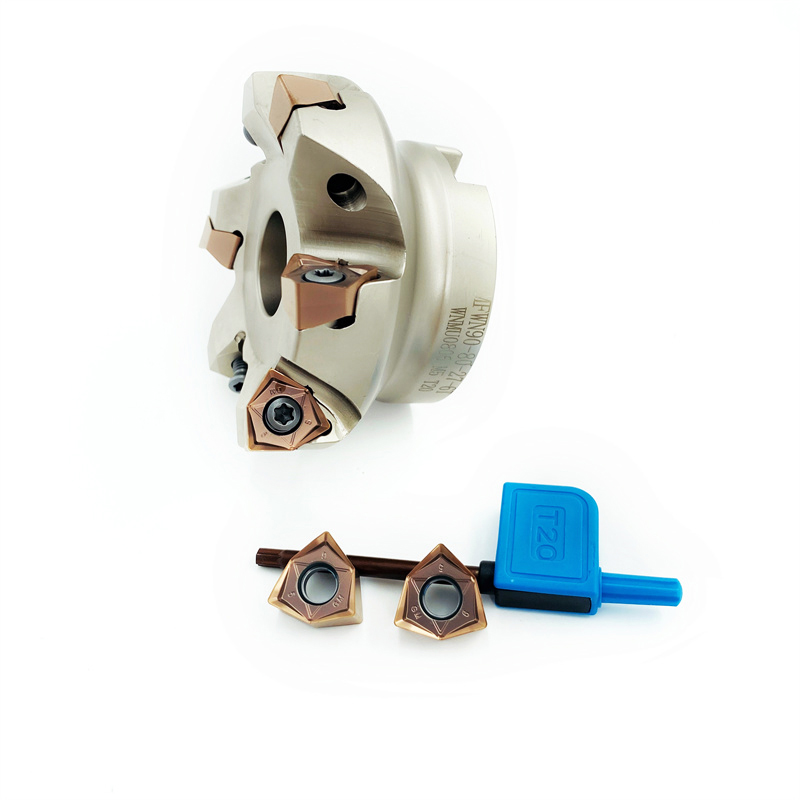

• Kompatible Maschinen: CNC-Fräszentren (vertikal/horizontal), Eckfräsmaschinen und Hochleistungsbearbeitungszentren mit Spindeldrehmoment ≥40 Nm.

• Primäre Anwendung: Spezialisiert auf Eckfräsvorgänge, liefert präzise 90°-Eckwinkel und glatte Oberflächen (Ra ≤ 2,0 μm beim Schruppen, Ra ≤ 1,0 μm beim Vorschlichten).

Kosteneffizienz-Kennzahlen

• Werkzeugnutzung: Doppelseitiges Design mit 8 Kanten reduziert den Werkzeugverbrauch um 40–50 % im Vergleich zu einseitigen Wendeschneidplatten.

• Niedrige Austauschhäufigkeit: Lange Lebensdauer und Bruchfestigkeit senken die Werkzeugkosten pro Teil und machen sie zu einer kostengünstigen Lösung für die Massenproduktion.
