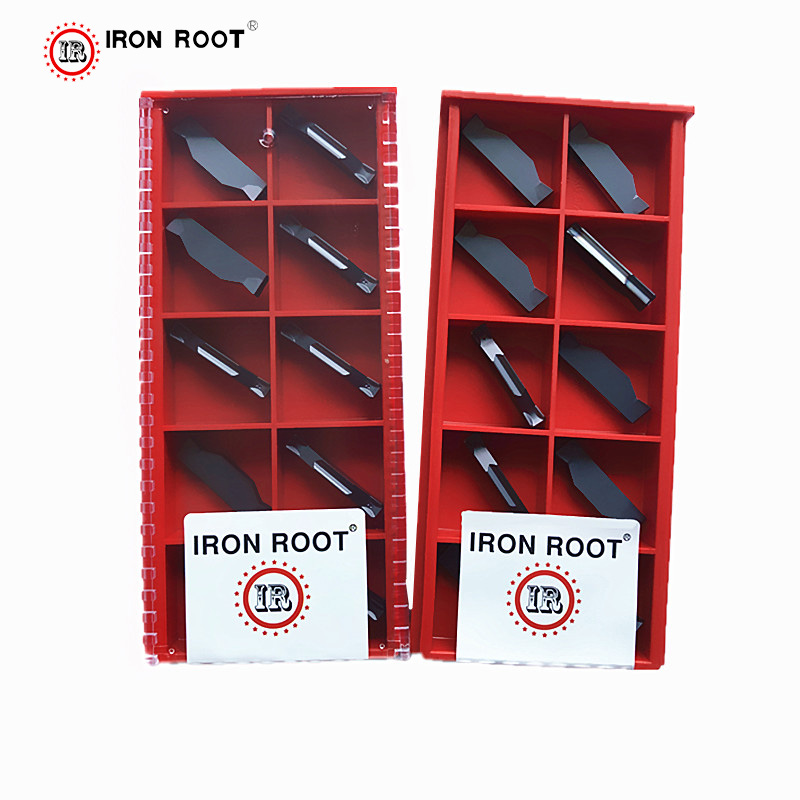

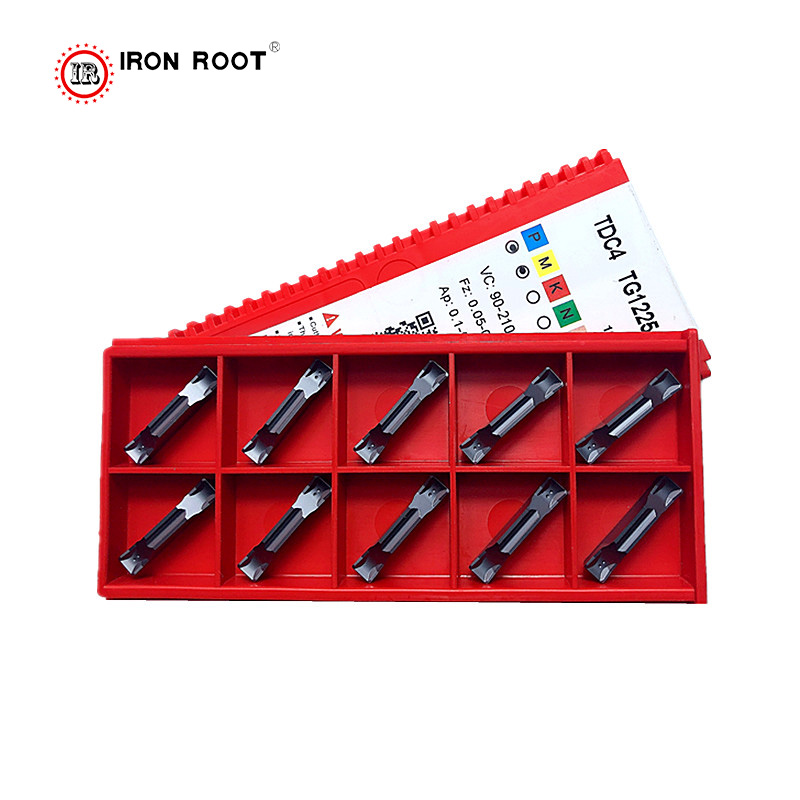

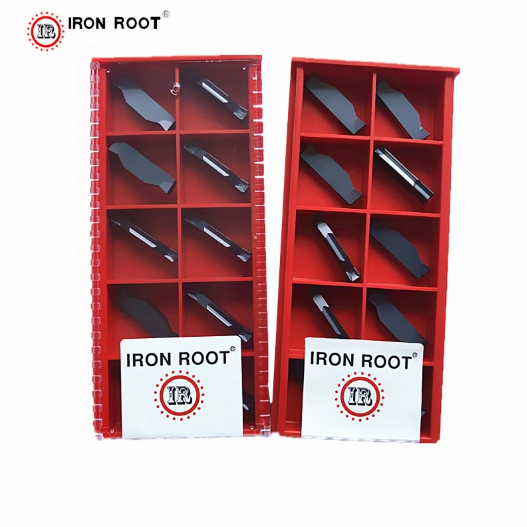

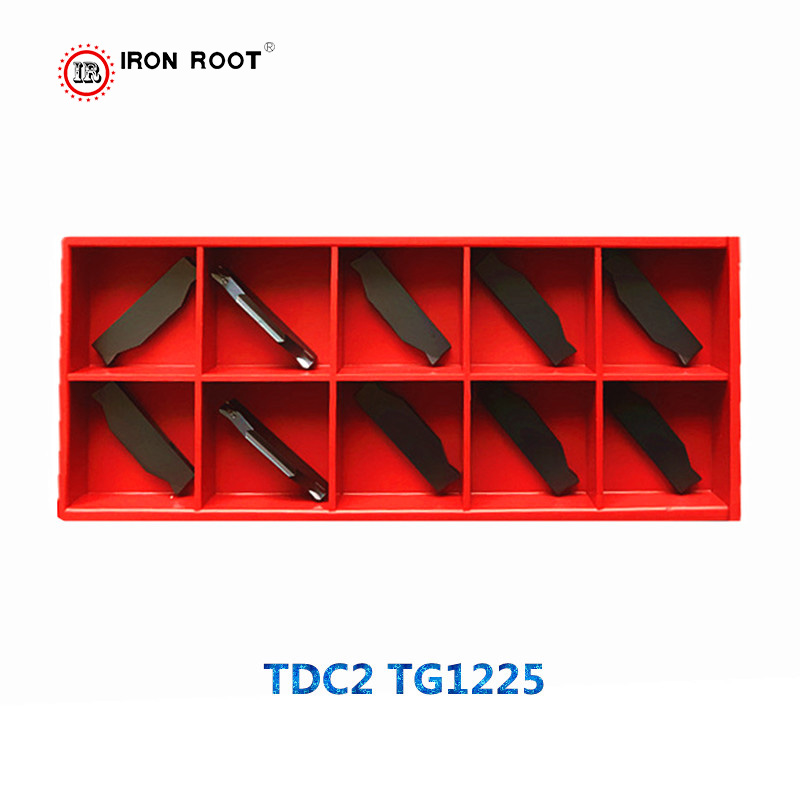

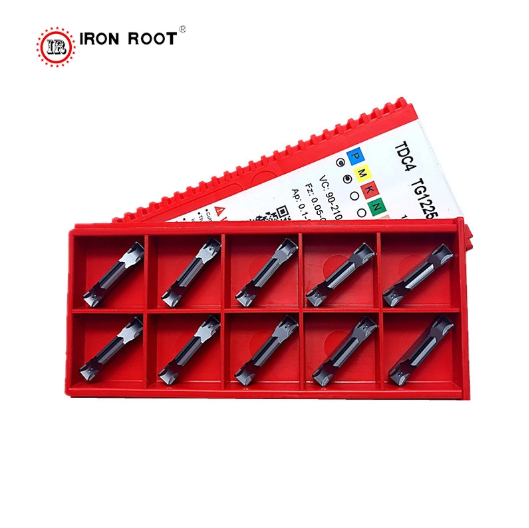

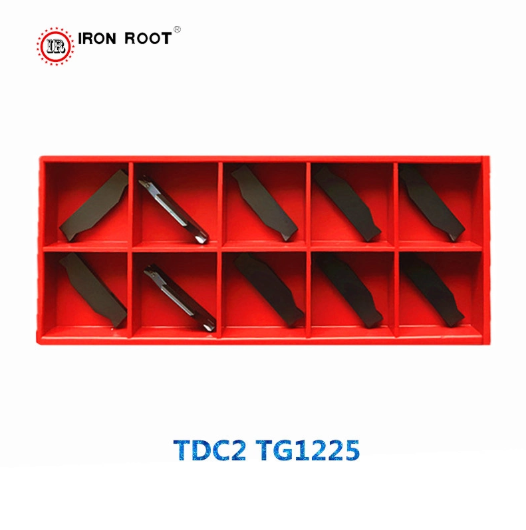

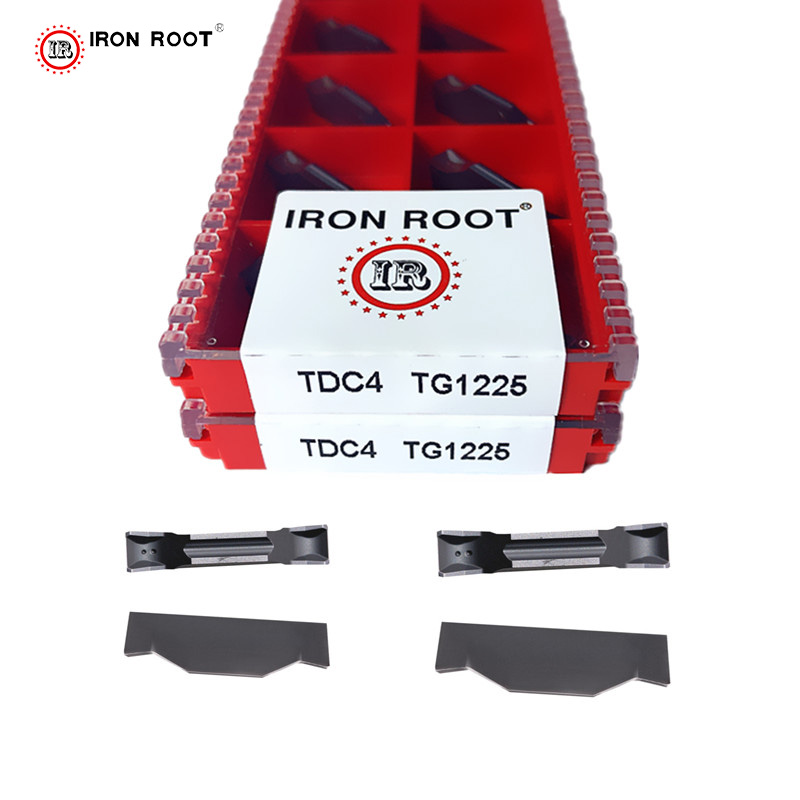

TDC-Hartmetall-Stecheinsatz

Über das Produkt

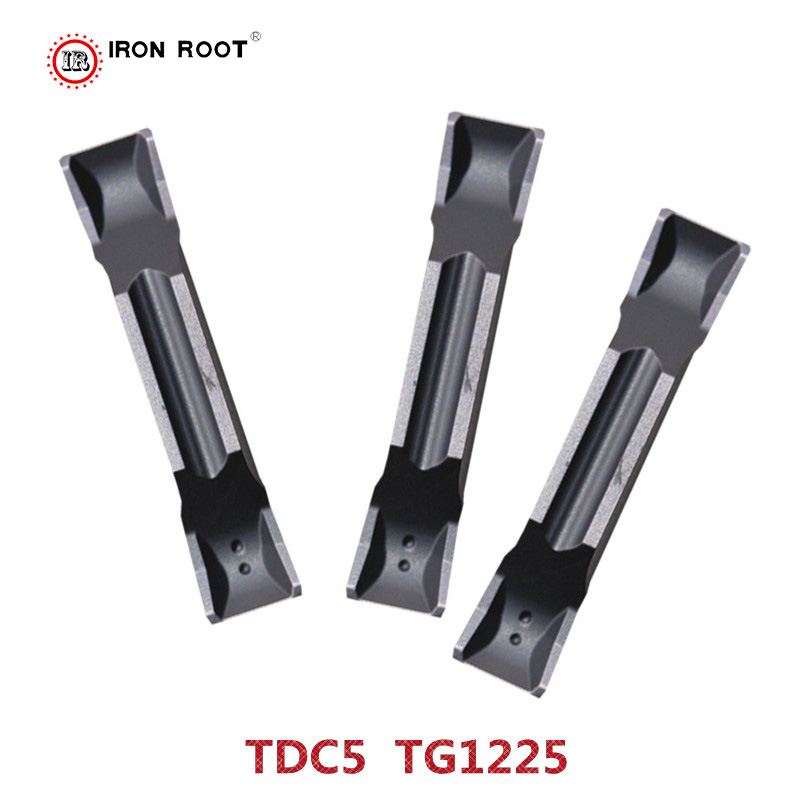

1. Hartmetalleinsatz vom Typ TDC-Nut: Typ C-Nut, die erhöhten Kanten auf beiden Seiten des Hartmetalleinsatzes haben negative Fasen, um die Widerstandsfähigkeit des Einsatzes gegen Zusammenbrechen zu erhöhen.

2. Langlebig: Der TDC-Stecheinsatz hat eine scharfe und verschleißfeste Kante, eine hohe Verarbeitungspräzision und bleibt nicht leicht am Messer haften.

3. Stabile Leistung: Der TDC-Einsatz verwendet eine Hartmetall-Rohmaterialmatrix und die verbesserte Oberflächenbeschichtung sorgt dafür, dass die Schneidkante eine gute Stabilität, hohe Temperaturbeständigkeit und Oxidationsbeständigkeit aufweist.

Material- und Beschichtungstechnologie

• Basissubstrat: TDC-Einsatz  Hergestellt aus hochwertigem Hartmetall mit feiner Mikrokornstruktur (Korngröße 1,0–1,5 μm), gebunden mit 8–10 % Kobalt. Diese Zusammensetzung bietet außergewöhnliche Härte (91–93 HRA) und Zähigkeit und gleicht Verschleißfestigkeit mit Schlagfestigkeit aus, um hohen Nutbelastungen standzuhalten.

• Oberflächenbeschichtung: Ausgestattet mit einer verbesserten mehrschichtigen PVD-Beschichtung (Physical Vapor Deposition) – typischerweise auf TiAlN- oder AlTiN-Basis – mit einer Dicke von 3–5 μm. Diese Beschichtung verbessert die Hochtemperaturbeständigkeit (bis zu 800 °C), die Oxidationsbeständigkeit und die Schmierfähigkeit und reduziert die Reibung zwischen Einsatz und Werkstück, um Materialanhaftungen zu verhindern.

Hauptmerkmale

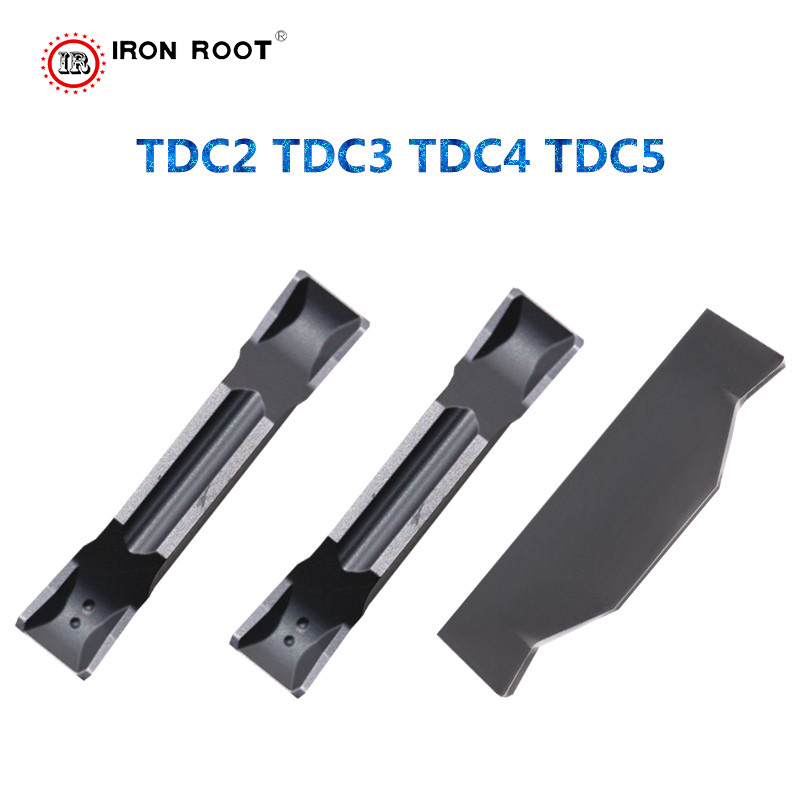

• C-Nut-Geometrie mit verstärkten Kanten: TDC-Stechplatte Das charakteristische C-förmige Nutdesign umfasst erhöhte Kanten mit negativen Fasen (5°–10°) auf beiden Seiten. Diese strukturelle Verstärkung verteilt die Schnittkräfte gleichmäßig und verbessert die Beständigkeit gegen Kantenausbrüche und -einbrüche erheblich – entscheidend für das Einstechen von zähen Materialien wie legiertem Stahl und Edelstahl.

• Scharfe, verschleißfeste Schneidkanten: Präzise geschliffene Kanten behalten ihre Schärfe auch bei längerem Gebrauch, sorgen für gleichmäßige Nutabmessungen (Breitentoleranz ± 0,01 mm) und reduzieren die Notwendigkeit eines häufigen Nachschleifens. Die reibungsarme Beschichtung minimiert die Aufbauschneide (BUE) und verhindert ein „Anhaften“ beim Hochgeschwindigkeitsnuten von duktilen Materialien.

• Stabile Leistung unter Belastung: Die Hartmetallmatrix und die Beschichtung sorgen gemeinsam für die Stabilität der Schneidkante, selbst bei unterbrochenen Schnitten oder in Umgebungen mit starken Vibrationen. Diese Stabilität führt zu zuverlässiger Leistung bei unterschiedlichen Vorschub- und Schnittgeschwindigkeiten.

•


• Anwendungen

• Zielmaterialien: TDC-Hartmetall-Stecheinsatz. Optimiert zum Einstechen von Kohlenstoffstahl, legiertem Stahl, Edelstahl (304, 316), Gusseisen (grau und duktil) und hochfesten Metallen, die in Industriekomponenten verwendet werden.

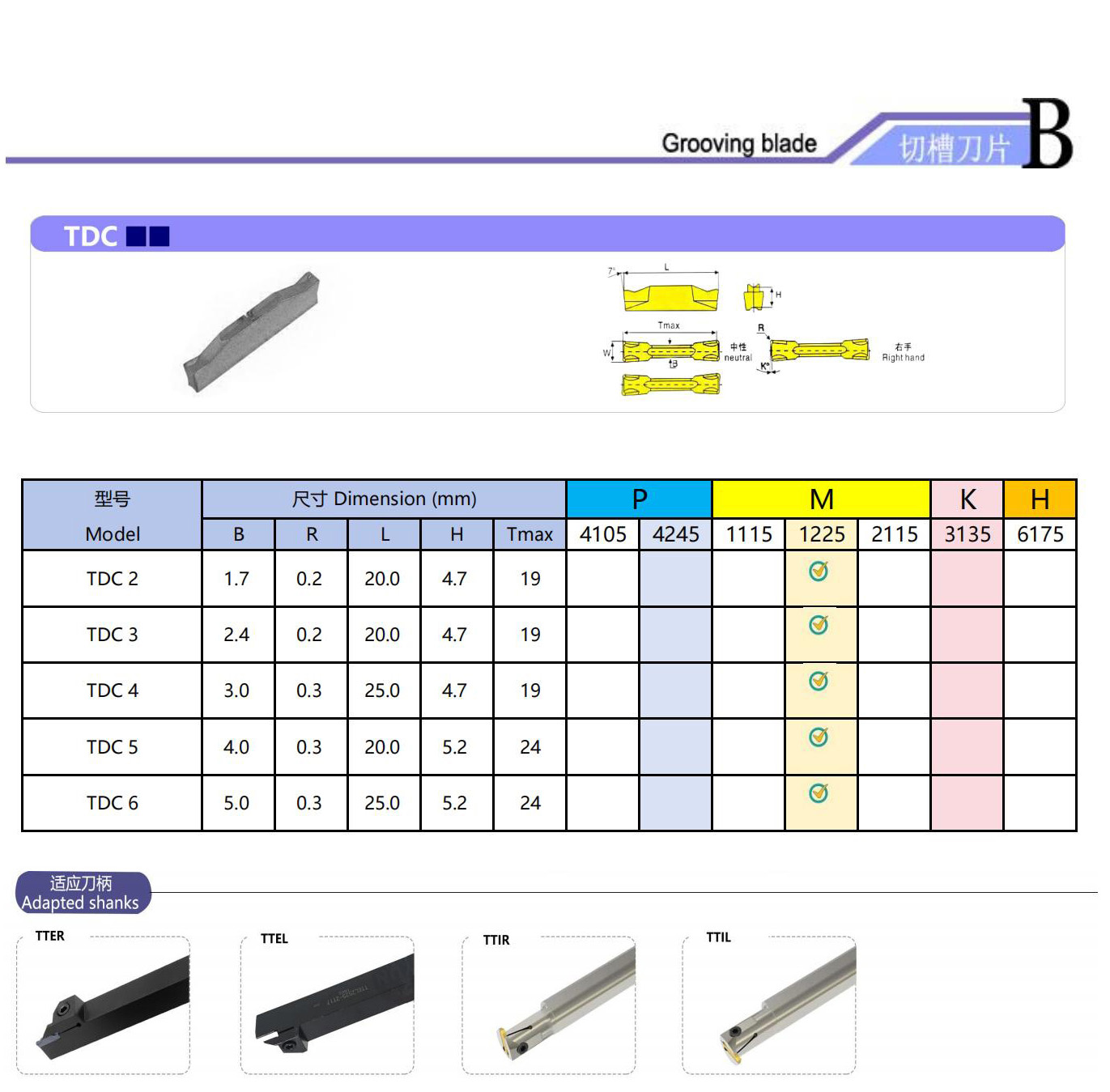

• Bearbeitungsvorgänge: Spezialisiert auf Außennuten, Axialnuten, schmale Schlitze und leichte Abstecharbeiten, die präzise Nutbreiten (1–6 mm) und saubere Kanten erfordern.

• Branchen: Weit verbreitet in der Automobilherstellung (z. B. Nuten von Lagersitzen, Achskomponenten), in der Luft- und Raumfahrt (Präzisionsschlitzen in Strukturteilen) und im allgemeinen Maschinenbau (Bearbeitung von Hydraulikarmaturen, Zahnradnaben).

• Kompatible Maschinen

• Konzipiert für die Verwendung mit Nutwerkzeughaltern auf:

• CNC-Drehmaschinen: Fanuc 0i-TF, Siemens Sinumerik 828D, Haas ST-Serie und Mazak Quick Turn-Drehmaschinen, gepaart mit TTER/L oder ähnlichen Nutwerkzeughaltern.

• Schrägbettdrehmaschinen: Doosan Puma- und Okuma LB-Serie, die die hohe Steifigkeit der Maschinen nutzt, um die Stabilität beim schweren Nutenschneiden zu maximieren.

• Automatische Drehmaschinen: Kompatibel mit CNC-Drehautomaten für die Massenproduktion kleiner genuteter Komponenten.

• Leistung und Lebensdauer

• Empfohlene Schnittparameter:

• Stahl/Edelstahl: Schnittgeschwindigkeit 80–150 m/min; Vorschub 0,1–0,25 mm/U.

• Gusseisen: Schnittgeschwindigkeit 60–120 m/min; Vorschub 0,15–0,3 mm/U.

• Lebensdauer:

• 120–200 Minuten kontinuierliches Nutenschneiden pro Schneide auf Kohlenstoffstahl.

• 80–150 Minuten pro Kante auf abrasivem Edelstahl oder Gusseisen.

• Das verstärkte Kantendesign und die Beschichtung verlängern die Werkzeuglebensdauer im Vergleich zu Standard-Stecheinsätzen um 25–30 %, wodurch die Häufigkeit des Werkzeugwechsels und die Ausfallzeiten reduziert werden.

  Zusammenfassung der Vorteile

  TDC-Stechplatten kombinieren ein verstärktes C-Nut-Design, ein Hochleistungs-Hartmetallsubstrat und eine fortschrittliche Beschichtung für Langlebigkeit, Präzision und Stabilität bei anspruchsvollen Stechanwendungen. Ihre Widerstandsfähigkeit gegen Absplitterungen, ihre scharfen Kanten und ihre Leistungsfähigkeit bei unterschiedlichen Materialien machen sie zu einer zuverlässigen Wahl für Hersteller, die Wert auf Effizienz und Qualität bei der Stechbearbeitung legen.






Bestellinformationen:

Für genaue Preis- und Lieferinformationen zu unseren TDC-Hartmetall-Stechplatten wenden Sie sich bitte an unser Vertriebsteam. Wir bieten auch maßgeschneiderte Lösungen für Ihre individuellen Projektanforderungen. Wir helfen Ihnen gerne, die perfekte Lösung für Ihre Anforderungen zu finden.
