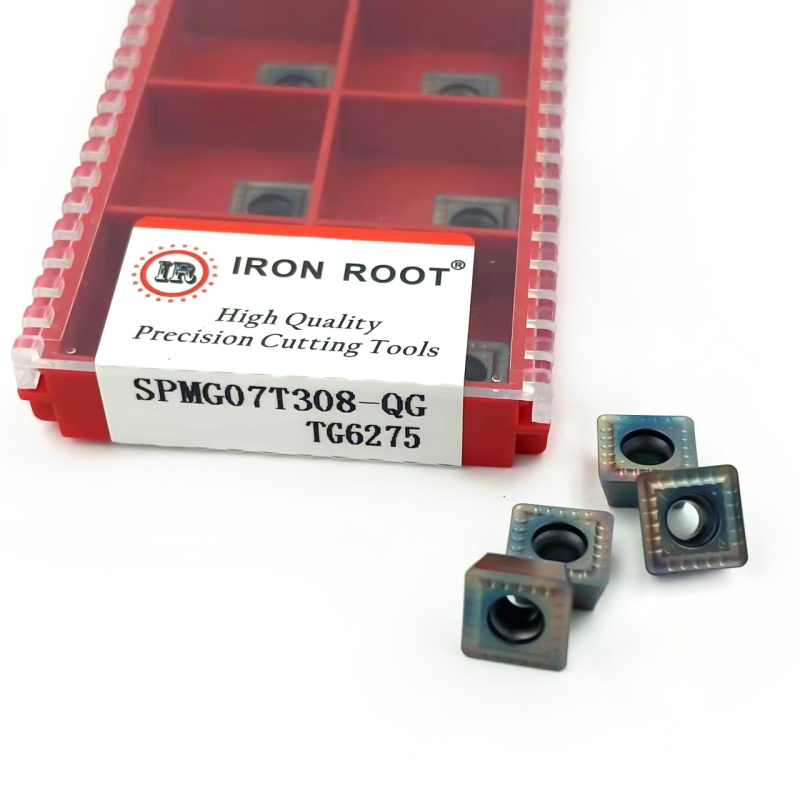

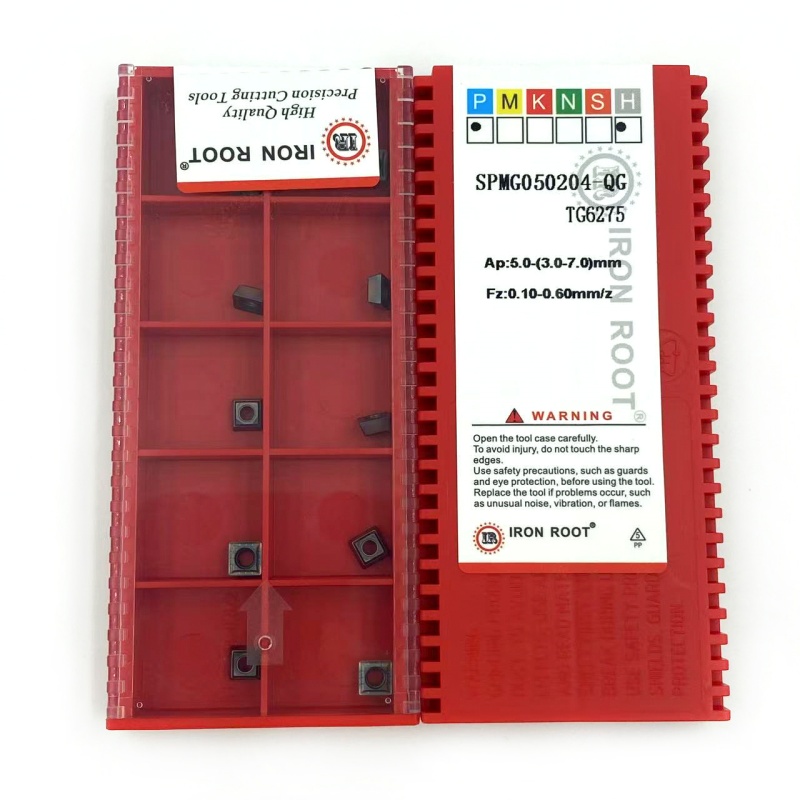

SPMG-QG Präzisions-U-Bohreinsätze | Hochgeschwindigkeit

Über das Produkt

Hochpräzise Verarbeitung: Mit der hochpräzisen Schneidfähigkeit kann eine präzise Lochverarbeitung erreicht und die Größen- und Formgenauigkeit des Lochs sichergestellt werden. Hohe Haltbarkeit: Aus Hartmetall gefertigt, weist es eine gute Verschleißfestigkeit und Schlagfestigkeit sowie eine lange Lebensdauer auf und kann die Verarbeitungskosten effektiv senken.

Breites Anwendungsspektrum: Geeignet für die Bearbeitung einer Vielzahl von Materialien, um den Bearbeitungsanforderungen unter unterschiedlichen Arbeitsbedingungen gerecht zu werden; es kann nicht nur zum Bohren, sondern auch zum Aufbohren, Anfasen und für andere Bearbeitungsvorgänge verwendet werden, was die Auslastung des Werkzeugs verbessert.

Wirtschaftlich und praktisch: Mehrspitzen-Design, kann 3-4 Mal verwendet werden, reduziert die Häufigkeit des Werkzeugwechsels und verbessert die Verarbeitungseffizienz;

Wegwerfdesign, kein Nachschleifen der Klinge nach Verschleiß erforderlich, einfach direkt durch die neue Klinge ersetzen, einfache und schnelle Bedienung. Optimierte Schneidleistung: Design mit großem positiven Spanwinkel, geringe Schnittkraft, geringe Vibration, geringer Stromverbrauch, kann die Stabilität und Genauigkeit des Verarbeitungsprozesses gewährleisten; einzigartiges Nutdesign, einfache Spanentfernung, reduziert die Auswirkungen von Spänen auf Werkzeug und Werkstück, verbessert die Verarbeitungseffizienz und -qualität.

Material & Konstruktion

• Substrat: Hergestellt aus hochwertigem Hartmetall mit feiner Mikrokornstruktur (Korngröße 1,0–1,5 μm) und einem Kobaltbindemittelanteil von 8–10 %. Diese Zusammensetzung bietet außergewöhnliche Härte (91–93 HRA) und Zähigkeit und gewährleistet so höchste Verschleißfestigkeit und Schlagfestigkeit – entscheidend für die Bearbeitung unterschiedlichster Materialien von Stahl bis Titan.

• Verbesserung der Haltbarkeit: Die Hartmetallmatrix ist so konstruiert, dass sie thermischer Ermüdung und abrasivem Verschleiß widersteht, selbst beim Hochgeschwindigkeitsbohren von harten Materialien wie vergütetem Stahl, wodurch die Gesamtlebensdauer des Werkzeugs verlängert wird.

•


Hauptmerkmale

• Hochpräzises Schneiden: Entwickelt für die Bearbeitung von Bohrungen mit engen Toleranzen. Dabei wird eine Maßgenauigkeit von ±0,01 mm und eine Formpräzision (Rundheit ≤0,005 mm) erreicht. Dies gewährleistet eine gleichbleibende Lochgröße und -geometrie, sodass keine Nachbearbeitung erforderlich ist.

• Vielseitigkeit durch mehrere Materialien: Verarbeitet effizient eine breite Palette von Materialien, darunter:

• Eisenmetalle: Gewöhnlicher Kohlenstoffstahl, vergüteter Stahl (bis zu 45 HRC) und Edelstahl (304, 316).

• Nichteisenmetalle: Titan und Titanlegierungen, Aluminiumlegierungen und hochfeste Legierungen.

• Multifunktionale Fähigkeit: Unterstützt über das Bohren hinaus sekundäre Vorgänge wie Aufbohren (zur Verfeinerung des Lochdurchmessers) und Anfasen (zum Entgraten der Lochkanten), wodurch die Werkzeugauslastung maximiert und Ausfallzeiten beim Werkzeugwechsel reduziert werden.

• Multi-Tip-Design: Verfügt über 3–4 nutzbare Schneidkanten pro Wendeschneidplatte, sodass mehrere Indexierungszyklen vor dem Austausch möglich sind. Dies reduziert die Häufigkeit des Werkzeugwechsels im Vergleich zu Wendeschneidplatten mit einer Spitze um 60–70 % und steigert die Bearbeitungseffizienz.

• Bequemer Werkzeugwechsel: Wendeschneidplatten-Design – kein Nachschleifen nach Verschleiß erforderlich. Einfach auf eine neue Schneide wechseln oder durch eine neue Schneide ersetzen. So wird die Rüstzeit pro Wechsel auf unter 2 Minuten reduziert.

• Geringe Schnittkraft und Vibration: Ausgestattet mit einem großen positiven Spanwinkel (+8°–+12°), der die Schnittkräfte im Vergleich zu Standard-Bohreinsätzen um 20–30 % reduziert. Dies minimiert Maschinenvibrationen, senkt den Stromverbrauch und gewährleistet eine stabile, präzise Bearbeitung auch bei dünnwandigen oder empfindlichen Werkstücken.

• Reibungslose Spanabfuhr: Integriert ein einzigartiges spiralförmiges Spanabfuhr-Nut-Design, das den Spanfluss von der Schneidzone weg beschleunigt. Dies verhindert Spanverwicklungen, reduziert die Reibung zwischen Spänen und Werkzeug/Werkstück und verbessert die Oberflächengüte (Ra ≤ 1,6 μm) in Bohrungen.

•


Anwendungen

• Primäre Operationen: Hochpräzises Bohren von Durchgangslöchern und Sacklöchern, mit Kompatibilität für Lochdurchmesser von 10 mm bis 50 mm (abhängig von der Größe des U-Bohrerkörpers).

• Sekundäroperationen: Bohren zur Verfeinerung des Lochdurchmessers und Anfasen (Winkel 30°–45°) zum Entfernen von Graten, ideal für Komponenten in der Automobil-, Luft- und Raumfahrt- sowie Formen- und Matrizenindustrie.

• Zielbranchen:

• Automobilindustrie: Bohren von Motorblöcken, Getriebegehäusen und Aufhängungsteilen (Stahl-/Titankomponenten).

• Luft- und Raumfahrt: Bearbeitung von Präzisionslöchern in Strukturteilen aus Titan und Flugzeugkomponenten aus Edelstahl.

• Allgemeines Ingenieurwesen: Herstellung von Industriemaschinenteilen, die Löcher mit engen Toleranzen in verschiedenen Materialien erfordern.

Kompatible Maschinen

• CNC-Bearbeitungszentren: Vertikale Bearbeitungszentren (Haas VF-Serie, Mazak VTC), horizontale Bearbeitungszentren (DMG Mori NH-Serie) und 5-Achsen-Bearbeitungszentren.

• CNC-Drehmaschinen mit Bohrfunktion: Schrägbettdrehmaschinen (Doosan Puma, Okuma LB-Serie) mit revolvermontierten U-Bohrerhaltern.

• Hochgeschwindigkeits-Bearbeitungszentren: Maschinen der Brother Speedio- und Okuma HSC-Serie, die das vibrationsarme Design des Einsatzes für Hochgeschwindigkeitsbohren (bis zu 3.000 U/min) nutzen.

Verwendungsmethode

Installation: Installieren Sie die Klinge am U-Bohrer-Fräserkörper, um eine feste Installation zu gewährleisten.

Debugging: Passen Sie Schnittparameter wie Schnittgeschwindigkeit, Vorschub usw. entsprechend den zu verarbeitenden Materialien und Anforderungen an.

Verarbeitung: Starten Sie die Ausrüstung, führen Sie Bohr- oder andere Verarbeitungsvorgänge durch, achten Sie auf den Verarbeitungsprozess und stellen Sie die Verarbeitungsqualität und -effizienz sicher. Anwendungsszenarien

Mechanische Bearbeitung: Anwendbar für die Bohrbearbeitung verschiedener mechanischer Teile.

Automobilherstellung: Weit verbreitet in der Verarbeitung von Autoteilen.

Luft- und Raumfahrt: Anwendbar auf hochpräzise Verarbeitungsanforderungen im Luft- und Raumfahrtbereich.

Formenbau: Erfüllen Sie die Anforderungen an hohe Präzision und Langlebigkeit bei der Formenverarbeitung.

Lebensdauer und Leistungsmetriken

• Schnittparameter:

• Stahl/Edelstahl: Schnittgeschwindigkeit 80–200 m/min; Vorschub 0,1–0,3 mm/U.

• Titanlegierungen: Schnittgeschwindigkeit 40–100 m/min; Vorschub 0,08–0,2 mm/U.

• Lebensdauer:

•


• 150–250 Löcher pro Schneide auf Stahl (abhängig von Lochtiefe und Materialhärte).

• 80–150 Löcher pro Kante auf abrasivem Edelstahl oder Titan.

• Gesamtlebensdauer über 3–4 Kanten: 450–1.000 Löcher, wodurch die Werkzeugkosten pro Teil erheblich gesenkt werden.

Zusammenfassung der Vorteile

Der SPMG-QG U-Bohreinsatz vereint hohe Präzision, Vielseitigkeit in verschiedenen Materialien und benutzerfreundliches Design und sorgt so für Effizienz und Kosteneinsparungen bei der Lochbearbeitung. Seine Mehrspitzenkonfiguration, die geringe Vibration und die reibungslose Spanabfuhr machen ihn zu einer zuverlässigen Wahl für Branchen, die Genauigkeit, Produktivität und Langlebigkeit bei Bohrvorgängen erfordern.
