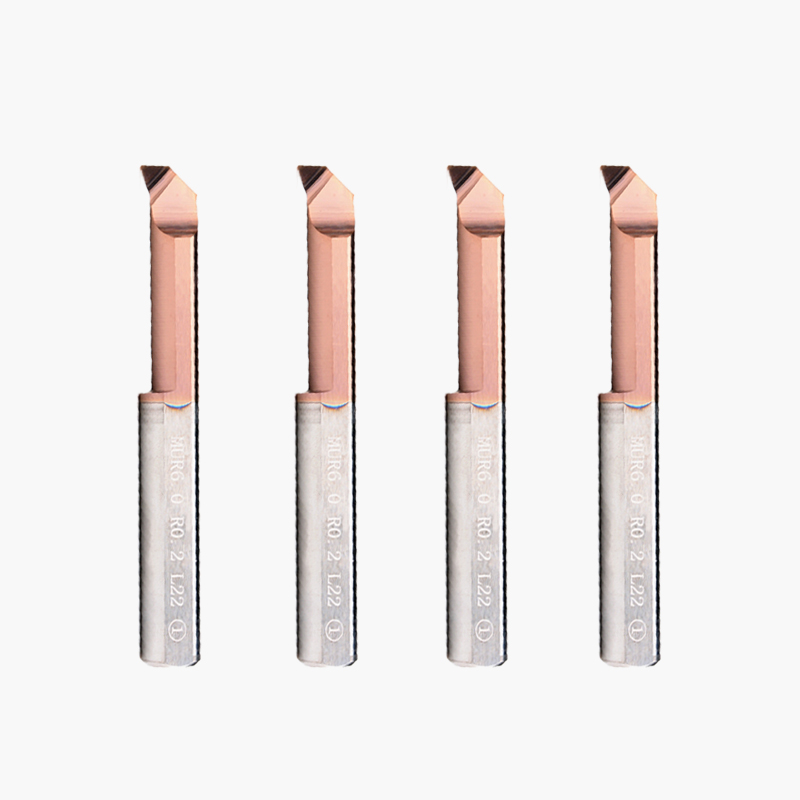

MUR Bowing Bar 1,5-8 mm, mit Tialn beschichtete Anti-Vibrationsinstrument für die CNC-Bearbeitung
Ultra-Mikro-Präzisionsbearbeitungsfähigkeit
Abdeckung der ultra-mindesten Aperturbearbeitung von 1,5-8 mm (branchenführende MUR1.5R0.1L6-D4 bis MUR8R0.2L27-Spezifikationen), Unterstützung von Multi-Parameter-Kombinationen von Multi-Parameter-Kombinationen von 6-27 mm, Lösten der Probleme von Mikrointern und Gewinde, die herkömmliche Werkzeuge nicht mehr erledigen können.
Hochvorbereitete Anti-Vibrations-Design
Nutzung von Wolfram-Stahllegierungswerkzeugkörper + Tialn-Beschichtungstechnologie (Härte bis zu HRC65 +), kombiniert mit patentierter Anti-Vibrations-Werkzeugstabstruktur, unterdrückt die Vibrationsamplitude ≤ 0,005 mm, um eine hohe Bearbeitung von hohen Finanzmitteln (RA ≤ 0,4 oder) zu gewährleisten.
Intelligente modulare Konfiguration

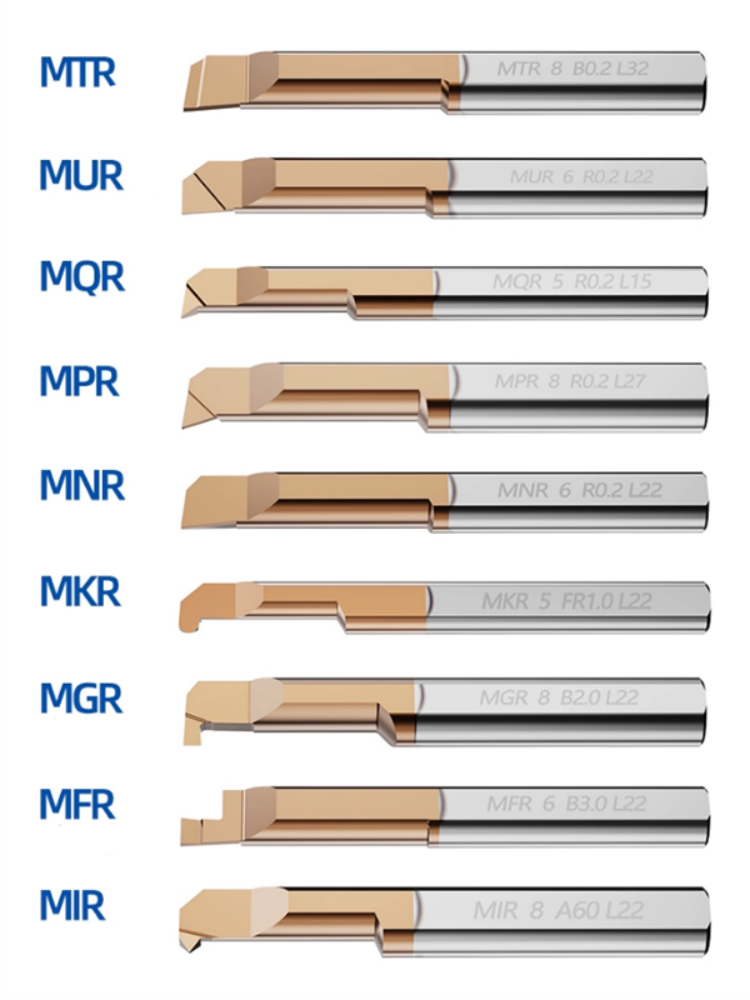

Unterstützt den schnellen Austausch von Werkzeugköpfen und Werkzeugstangen (kompatibel mit MQR/MPR-Serienmodulen), vervollständigt die Parameteranpassung innerhalb von 5 Sekunden und erfüllt nicht standardmäßige Bearbeitungsanforderungen wie Stufenlöcher und speziell geformte Löcher412.
Die Mur-Serie der kleinen Lochbohrwerkzeuge sind Carbid-Werkzeuge, die für die Verarbeitung von Mikro-Internal-Loch-Löchern mit hoher Präzision ausgelegt sind. Mit seinem Wolfram-Stahllegierungsmaterial und dem anti-sesmischen Strukturdesign eignet sich es in CNC-Drehstäben, Bearbeitungszentren und anderen Szenarien gut. Diese Serie nimmt die Verarbeitung kleiner Durchmesser als Kernvorteil an und deckt einen Verarbeitungsbereich von 1,5 mm bis 8 mm Durchmesser ab, der zum Präzisionsabschneiden von Materialien wie Stahl und Edelstahl geeignet ist, und eignet sich besonders gut in Branchen mit hoher Mehrwert wie Luft- und Raumfahrt und Präzisionsinstrumente16.
Kernparameter und Spezifikationen
Modellsystem:
Die Mur -Serie nimmt standardisierte Namensregeln an. Zum Beispiel bedeutet Mur3r0.1l15:
Verarbeitungsdurchmesser 3mm
Werkzeugspitzenbogenradius 0,1 mm
Werkzeugstange Länge 15 mm
Weitere häufige Modelle sind Mur1.5R0.1L6-D4 (Schaftdurchmesser 4mm), Mur8r0.2L27 (Schaftdurchmesser 8mm) usw., die mehrere Szenarien abdecken.
Material und Prozess:
Hauptmaterial: Ultra-Fine-Getreide-Wolfram-Stahllegierung, Härte über HRA92, Verschleißfestigkeit erhöhte sich um 30%114.
Beschichtungstechnologie: Einige High-End-Modelle verwenden die Nano-Komposit-Beschichtung (z. B. Tialn), der hohe Temperaturwiderstand über 1200 ° C und die Lebensdauer der Werkzeuge wird verlängert.
Zubehörkompatibilität:
Passen Sie sich an verschiedene Schaftdurchmesser an, z.

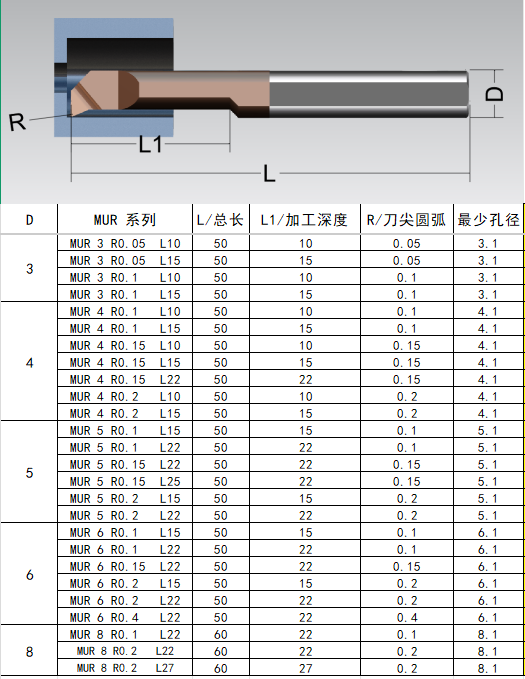

| D | Mur | L | L1 | R | Minimale Blende |
| 3 | D3-MUR 3 R0.05 L10 | 50 | 10 | 0,05 | 3.1 |
| D3-MUR 3 R0.05 L15 | 50 | 15 | 0,05 | 3.1 | |
| D3-MUR 3 R0.1 L10 | 50 | 10 | 0,1 | 3.1 | |
| D3-MUR 3 R0.1 L15 | 50 | 15 | 0,1 | 3.1 | |
| 4 | D4-MUR 4 R0.1 L10 | 50 | 10 | 0,1 | 4.1 |
| D4-MUR 4 R0.1 L15 | 50 | 15 | 0,1 | 4.1 | |
| D4-MUR 4 R0.15 L10 | 50 | 10 | 0,15 | 4.1 | |
| D4-MUR 4 R0.15 L15 | 50 | 15 | 0,15 | 4.1 | |
| D4-MUR 4 R0.15 L22 | 50 | 22 | 0,15 | 4.1 | |
| D4-MUR 4 R0.2 L10 | 50 | 10 | 0,2 | 4.1 | |
| D4-MUR 4 R0.2 L15 | 50 | 15 | 0,2 | 4.1 | |
| 5 | D5-MUR 5 R0.1 L15 | 50 | 15 | 0,1 | 5.1 |
| D5-MUR 5 R0.1 L22 | 50 | 22 | 0,1 | 5.1 | |
| D5-MUR 5 R0.15 L22 | 50 | 22 | 0,15 | 5.1 | |
| D5-MUR 5 R0.15 L25 | 50 | 22 | 0,15 | 5.1 | |
| D5-MUR 5 R0.2 L15 | 50 | 15 | 0,2 | 5.1 | |
| D5-MUR 5 R0.2 L22 | 50 | 22 | 0,2 | 5.1 | |
| 6 | D6-MUR 6 R0.1 L15 | 50 | 15 | 0,1 | 6.1 |
| D6-MUR 6 R0.1 L22 | 50 | 22 | 0,1 | 6.1 | |
| D6-MUR 6 R0.15 L22 | 50 | 22 | 0,15 | 6.1 | |
| D6-MUR 6 R0.2 L15 | 50 | 15 | 0,2 | 6.1 | |
| D6-MUR 6 R0.2 L22 | 50 | 22 | 0,2 | 6.1 | |
| D6-MUR 6 R0.4 L22 | 50 | 22 | 0,4 | 6.1 | |
| 8 | D8-MUR 8 R0.1 L22 | 60 | 22 | 0,1 | 8.1 |
| D8-MUR 8 R0.2 L22 | 60 | 22 | 0,2 | 8.1 | |
| D8-MUR 8 R0.2 L27 | 60 | 27 | 0,2 | 8.1 |
Die Mur-Serie von kleinen Lochborungsschneidern hat den Standard für die Verarbeitung von Mikro-Internal-Loch durch Materialinnovation und strukturelle Optimierung neu definiert. Da sich Chinas verarbeitende Produktionsindustrie in Richtung High-End verwandelt, wird diese Produktreihe zu einem unverzichtbaren strategischen Instrument im Bereich der Präzisionsverarbeitung und bietet wichtige technische Unterstützung für die industrielle Verbesserung.
